9.3.4　系统性能测试

(1)测试依据。流量计算及控制理论以《灌溉渠道系统量水规范》(GB/T 21303—2015)为依据。

(2)测试指标设定。测试指标设定见表9.9。

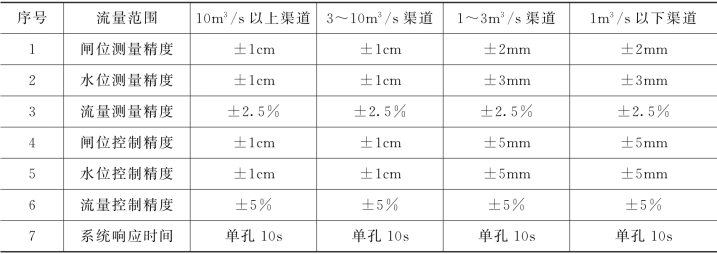

表9.9　系统性能测试指标表

(3)测试方法。

1)闸位测量精度测试。以闸底作为相对零点,标记当前位置,使用计量局检测过的计量尺,测量当前闸位,与仪表显示数据做对比,并记录,调节闸门上行及下行,并记录5组数据,通过偏移值计算实际仪器测量精度。

2)水位测量精度测试。以闸底作为相对零点,在设备安装点喷涂标准水尺。调节闸门上行及下行,记录5组人工测量数据及相对的设备数据。

3)流量精度测试。通过调节闸位,变化4种不同流态,在每种流态下记录5组率定数据及仪表显示数据,做数据对比。

4)闸位控制精度测试。通过上位机软件设置5种不同的闸位,记录5次调节的目标闸位、真实闸位及设备显示闸位,做数据对比。

5)水位控制精度测试。通过上位机软件设置5种不同的水位,记录5次调节的目标水位、真实水位及设备显示水位,做数据对比。

6)流量控制精度测试。通过上位机软件设置5种不同的流量,记录5次调节的目标流量、真实流量及设备显示流量,做数据对比。

7)系统响应时间测试。通过上位机软件下达5次调节命令,记录5次系统响应时间。
