3.4.4　基于建立功能链的功能结构分析

功能分解是一种非常简单、方便、快速、有效的功能分析方法，但它并不能完整表达出各结构间的相互作用关系，以及分功能间的连接关系与依存的关系，也就不能反映设计者真正的设计构思和意图。那么如何将分解后得到的最底层的分功能按一定的原则或规律组合起来，使得各分功能通过相互间配合和连接实现总功能的最终表达，斯通（Stone）引入了基于流的功能链的概念，并且功能链定义为随时间变化的能量、物质和信号，是功能作用的具体对象，也是功能存在的前提条件，它关系到具体的设计任务（详见附录13）。

分别以能量流、物质流、信息流为主线，根据各分功能时间顺序关系，将功能分解模型的最底层分功能组合起来，建立各个输入流的功能链，再通过三种链之间的相关部位将其组合。功能链分为串联、并联和反馈功能链三种方式，串联功能链是根据时间先后顺序对流进行作用，并联功能链是同时对流进行作用，反馈功能链是分功能反向作用于前面的流。

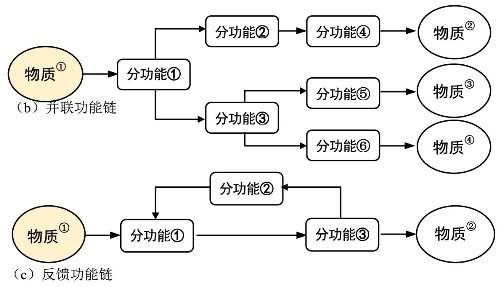

以物质流为例，串联、并联和反馈功能链分别如图3-14（a）、图3-14（b）、图3-14（c）所示。

在建立功能链时应分清各分功能的类型，如基本功能、辅助功能、必要功能和非必要功能，找到设计的重点功能，保留基本功能和必要功能，适当删除辅助功能与非必要功能。

图3-14　功能链的三种形式（待续）

图3-14　功能链的三种形式（续）
