3.4.5　基于功能结构模型的功能分析

产品功能结构模型的建立是将上一步中的各个功能链通过分功能部分交叉连接起来，合成一个产品的功能结构。每条功能链是以特定的物质流、能量流和信息流建立的，看似独立但实际上功能链和功能链之间通常存在着分功能的交叠重复和流的交叉流动，于是可通过合并重复的分功能或是根据流的流动走向，将各条功能链聚集起来，合成产品的功能结构。然后再针对得到的功能结构，分析功能是否完整无冗余，进而删除冗余分功能，增加新的分功能。新增的分功能可以是为了抑制某些分功能产生的有害作用而增设的，也可以是为满足客户某些额外的需求而新增的附加功能。完整的功能结构模型如图3-15所示。

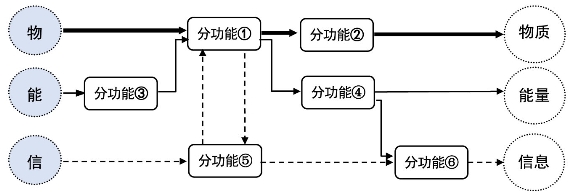

图3-15　完整的功能结构模型

从功能结构模型的完备性视角看，完整的功能结构模型能清楚表达出分功能操作时的平行、时序关系，系统内链接作用、其他功能及外部作用，以及输入流转换为输出流所经过的具体分功能操作，使后续的产品改进、创新更具针对性，快速发现问题所在。

功能结构模型的形式可能有多种，功能分解方式、分解程度和分功能间的连接关系不同都会影响到功能结构的形式，不同的功能结构形式一般会产生不同的创新与设计方案。因此，为了得到不同的创新方案，改变功能结构形式可以快速发现问题所在，是一种不错的手段。
