五、元器件位置
丰田轿车采用布线图、继电器位置图、接线盒和配线插接器位置图等来表明元器件的位置。
（一）布线图
布线图主要表明电气元件在汽车上的位置，一般包括发动机舱、仪表盘、车身、电动座椅等部位。

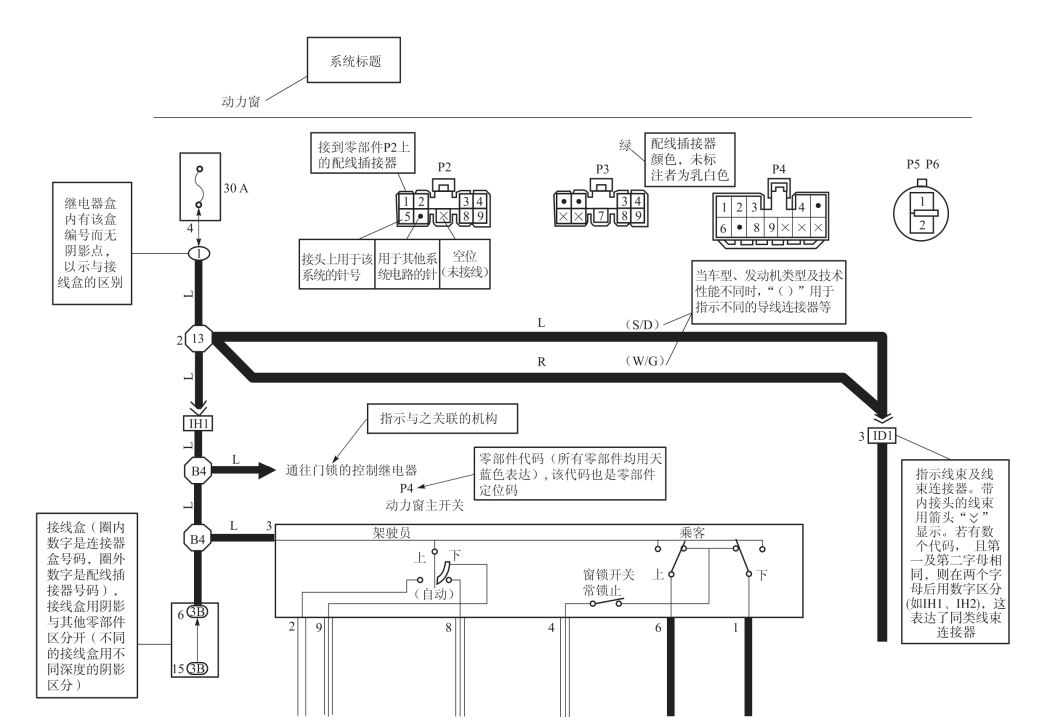

图8-1 丰田轿车电路图的标识方法（一）

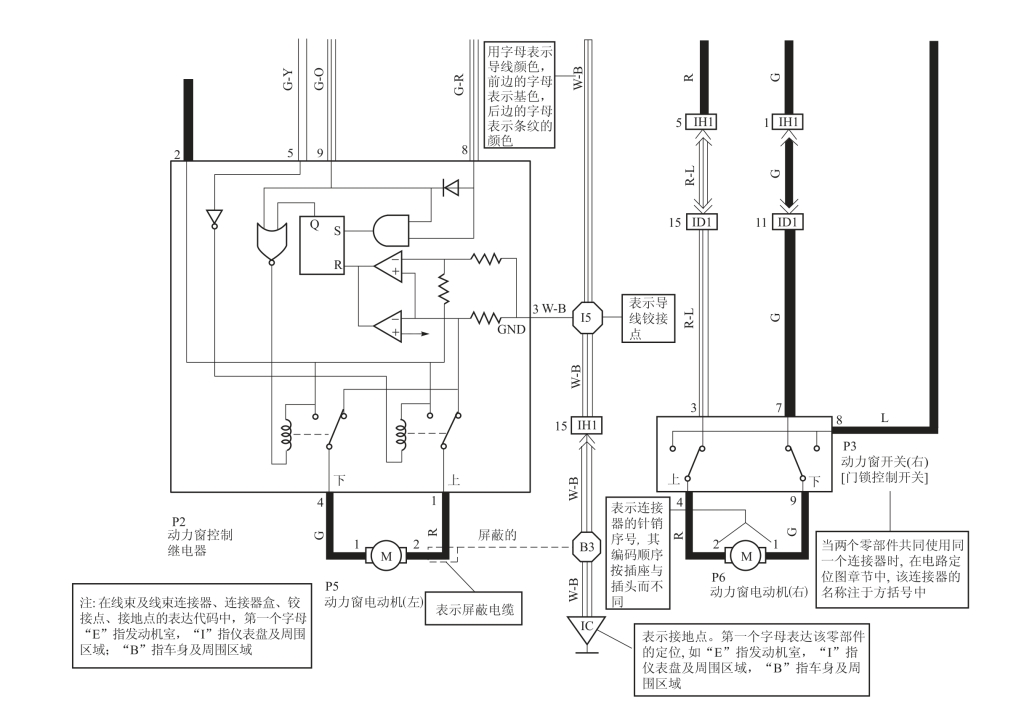

图8-1 丰田轿车电路图的标识方法（二）

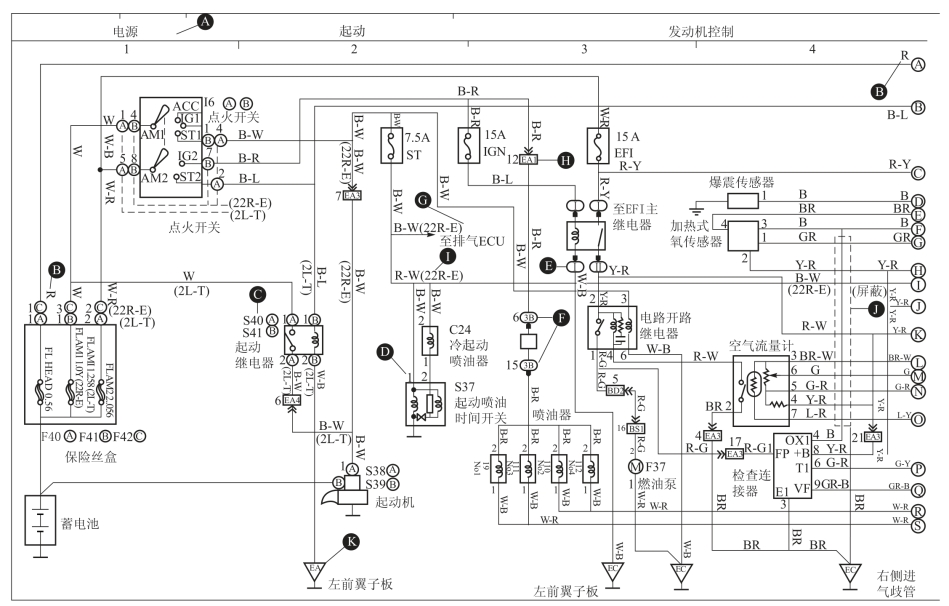

图8-2 丰田轿车电路图各部分的含义
另外，布线图还包括导线插接器、接地点和铰接点位置图。导线插接器用于各元件与导线之间的连接。接地点位置图主要用于检查电路接地点，清理接地点的锈蚀、油污以及拧牢紧固螺栓等，这对保证电路的正常工作是非常重要的。铰接点表示导线之间用铰接形式连接。它在电路图中用相交点“·”来表示，而在电路布线图中则用正八边形来表示，其中正八边形中的字母有特定的含义，“E”表示在发动机室内，“I”表示在仪表盘内，“B”表示在车身上，如图8-4所示。

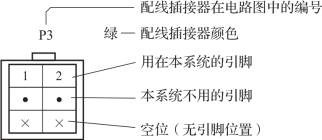

图8-3 插座与插头编号示意
（a）插座；（b）插头
图8-4 导线铰接点示意
（二）继电器位置图
在丰田轿车电路图中，继电器有两种形式分布在汽车中：一种为多个继电器集中安装在一个盒内，称为继电器盒（R/B）；另一种为单个或两个继电器独立存在。
继电器位置图给出了每个继电器在继电器盒中的位置以及继电器盒的内部电路。
（三）接线盒和配线插接器位置图
在丰田轿车电路图中，接线盒也称为J/B，用于汽车的全车配线，通过导线插接器将从各个方向来的导线分配到各个电气元件上，而这些插接器都在一个接线盒内。在每个接线盒和配线插接器位置图中，都标示出从各个方向来的配线插接器的接线端子以及接线盒的内部电路。
在配线插接器中还设有短路端子，同一短路端子簇上，均匀地连接着从汽车内不同元件来的相同颜色的许多导线。当然，在安装上述相同颜色的导线时，可以将它们随意连接在短路端子簇中的任何位置。维修时必须随时检查短路端子簇中的安装状态，以保证接触良好。其外形如图8-5所示，配线插接器短路端子示意如图8-6所示。若插接器端子图中出现“×”，表示该端子暂时没有配线连接，为空端子。

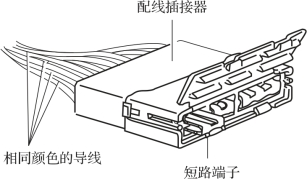

图8-5 配线插接器外形
图8-6 配线插接器短路端子示意
