电气元件的安装位置

当拿到电路图时，首先要找到被分析系统的主要电气元件，然后进行电路分析，这样可以避免盲目性。例如：首先找到雨刮器电动机W5、洗涤器电动机W2、雨刮器和洗涤器组合开关C15、雨刮器控制继电器W8、点火开关I17等。配合布线图就能够知道这些电气元件在汽车上的安装位置，如雨刮器电动机W5、洗涤器电动机W2的安装位置可由发动机舱布线图获得，如图8-9所示。

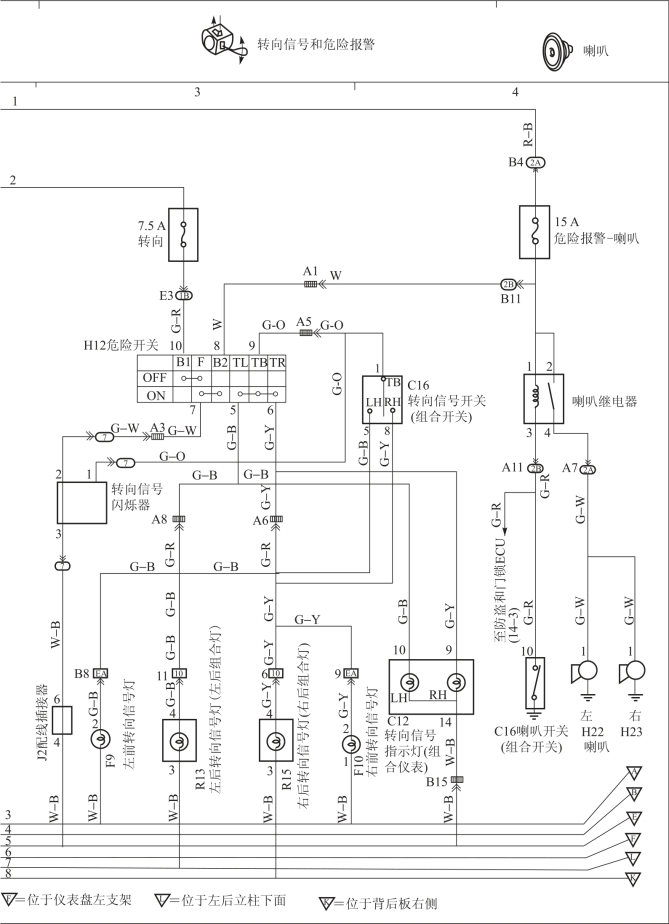

图8-8　凌志LEXUS LS400 UCF10系列轿车雨刮器和洗涤器、转向信号、危险警告和喇叭电路（二）

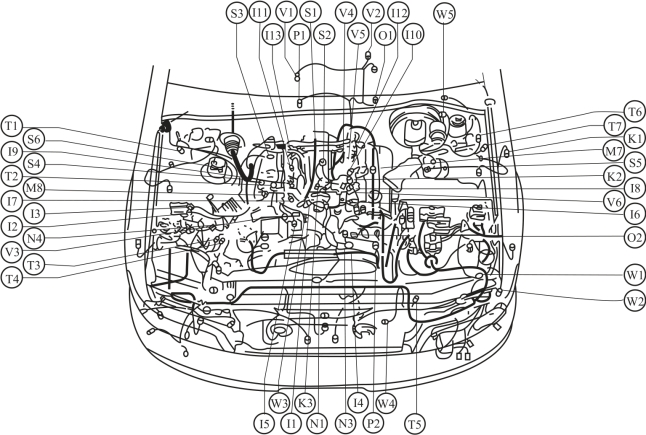

图8-9　发动机舱布线图

I1—怠速空气控制阀（ISC阀）；I2—1号点火器；I3—2号点火器；I4—1号点火线圈；I5—2号点火线圈；I6—1号喷油器；I7—2号喷油器；I8—3号喷油器；I9—4号喷油器；I10—5号喷油器；I11—6号喷油器；I12—7号喷油器；I13—8号喷油器；K1—无钥匙开门蜂鸣器；K2—1号爆震传感器（左侧）；K3—2号爆震传感器（右侧）；M7—加热式主氧传感器（左侧）；M8—加热式主氧传感器（右侧）；N1—噪声滤波器；N3—1号凸轮轴位置传感器（左侧）；N4—2号凸轮轴位置传感器（右侧）；O1—直接挡离合器速度传感器；O2—机油压力开关；P1—停车/空挡位置开关（空挡起动开关）、倒车灯开关和A/T指示灯开关；P2—PPS电磁阀；S1—起动机；S2—起动机（蓄电池）；S3—副节气门执行器；S4—副节气门位置传感器；S5—左前悬挂控制执行器；S6—右前悬挂控制执行器；T1—防盗喇叭；T2—节气门位置传感器；T3、T4—牵引制动执行器；T5—牵引电磁阀继电器；T6—牵引电动机继电器；T7—牵引泵和电动机；V1—1号车速传感器（速度传感器）；V2—2号车速传感器（速度传感器，来自电控变速器）；V3—空气流量计（容积式）；V4—VSV（用于空气泵）；V5—VSV（用于EVAP）；V6—VSV（用于燃油压力升高）；W1—洗涤液液位开关；W2—洗涤器电动机；W3—水温传感器；W4—水温开关（用于冷却风扇）；W5—雨刮器电动机
