学习任务二　凌志轿车电路读图实例

学习任务单

(https://www.daowen.com)

相关知识

本任务以凌志LEXUS LS400 UCF10系列轿车雨刮器电路、洗涤器电路和喇叭电路为例，介绍丰田车系电路的分析方法。

凌志LEXUS LS400 UCF10系列轿车雨刮器电路、洗涤器电路、转向信号电路、危险报警电路和喇叭电路如图8-7、图8-8所示。在分析电路之前，首先要弄清以下内容，再进行分析。

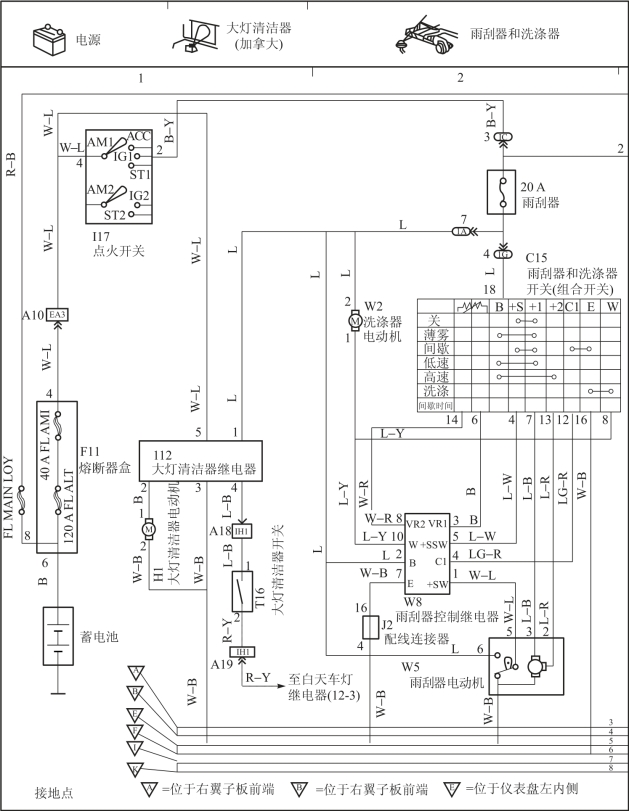

图8-7　凌志LEXUS LS400 UCF10系列轿车雨刮器和洗涤器、转向信号、危险警告和喇叭电路（一）
