雨刮器和洗涤器的工作电路
（一）雨刮器低速工作
将点火开关打到点火挡，雨刮器开关处于低速挡位置。雨刮器低速工作电流通路为：蓄电池正极→120 A熔断器→40 A熔断器→配线插接器EA3的A10端子（白/蓝线）→点火开关I17的AM1端子→点火开关I17的IG1端子→1号J/B（接线盒）1C插头的3号端子→20 A熔断器→1号J/B（接线盒）1G插头的4号端子→雨刮器和洗涤器组合开关C15的B端子→雨刮器和洗涤器组合开关C15的7号端子→雨刮器电动机W5的3号端子（蓝/黑线）→雨刮器电动机W5的1号端子（白/黑线）→仪表盘左内侧E接地点搭铁→蓄电池负极。
（二）雨刮器高速工作
将点火开关打到点火挡，雨刮器开关处于高速挡位置。雨刮器高速工作电流通路为：蓄电池正极→120 A熔断器→40 A熔断器→配线插接器EA3的A10端子（白/蓝线）→点火开关I17的AM1端子→点火开关I17的IG1端子→1号J/B（接线盒）1C插头的3号端子→20 A熔断器→1号J/B（接线盒）1G插头的4号端子→雨刮器和洗涤器组合开关C15的B端子→雨刮器和洗涤器组合开关C15的13号端子→雨刮器电动机W5的2号端子（蓝/红线）→雨刮器电动机W5的1号端子（白/黑线）→仪表盘左内侧E接地点搭铁→蓄电池负极。

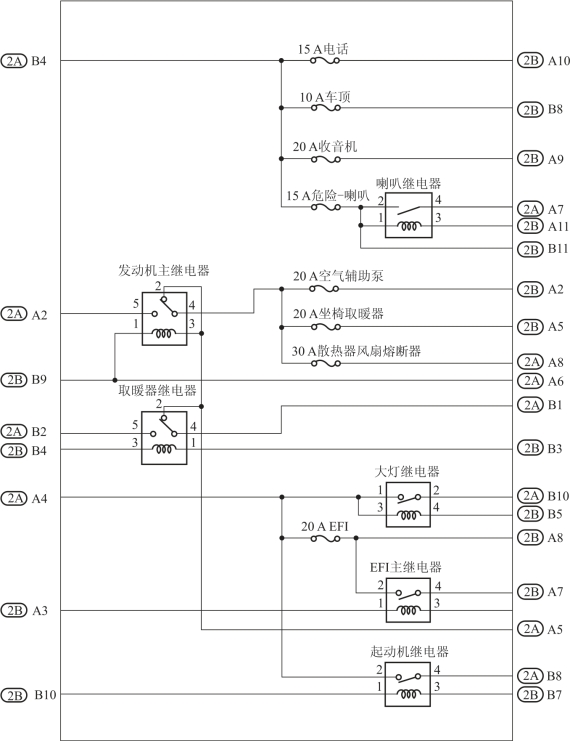

图8-15 2号J/B内部电路示意
（三）雨刮器间歇工作
将点火开关打到点火挡，雨刮器开关处于间歇挡位置。雨刮器间歇工作电流通路为：蓄电池正极→120 A熔断器→40 A熔断器→配线插接器EA3的A10端子（白/蓝线）→点火开关I17的AM1端子→点火开关I17的IG1端子→1号J/B（接线盒）1C插头的3号端子→20 A熔断器→1号J/B（接线盒）1A插头的7号端子（蓝线）→雨刮器控制继电器W8的2号端子→雨刮器控制继电器W8的5号端子（蓝/白线）→雨刮器和洗涤器组合开关C15的4号端子→雨刮器和洗涤器组合开关C15的7号端子→雨刮器电动机W5的3号端子（蓝/黑线）→雨刮器电动机W5的1号端子（白/黑线）→仪表盘左内侧E接地点搭铁→蓄电池负极。
在将雨刮器开关打到间歇挡时，雨刮器控制继电器W8的4号端子由雨刮器和洗涤器组合开关C15的12号端子与16号端子通过接地点F搭铁。雨刮器间歇时间由雨刮器控制继电器W8决定。
（四）雨刮器停止工作
将雨刮器开关打到停止挡，通过雨刮器和洗涤器组合开关C15的4号端子与7号端子把雨刮器控制继电器W8的5号端子与雨刮器电动机W5的3号端子连接起来。雨刮器开关打到停止挡时，如果雨刮器处在规定停止位置，雨刮器电动机W5的5号端子与其1号端子接通，使电动机进行能耗制动，雨刮器电动机停止工作。如果雨刮器处在非规定停止位置，雨刮器电动机W5的5号端子与其6号端子接通，由6号端子供电使电动机继续工作，直至雨刮器处在规定的停止位置。
（五）洗涤器工作
将点火开关打到点火挡，洗涤器开关处于洗涤挡位置，洗涤器工作电流通路为：蓄电池正极→120 A熔断器→40 A熔断器→配线插接器EA3的A10端子（白/蓝线）→点火开关I17的AM1端子→点火开关I17的IG1端子→1号J/B（接线盒）1C插头的3号端子→20 A熔断器→1号J/B（接线盒）1A插头的7号端子→洗涤器电动机W2→雨刮器和洗涤器组合开关C15的8号端子→雨刮器和洗涤器组合开关C15的16号端子→仪表盘左支架接地点F搭铁→蓄电池负极。洗涤器工作的同时，将触发雨刮器控制继电器W8工作，使雨刮器配合洗涤器工作一段时间。
