三、J/B和R/B的构成及内部电路
在对雨刮器和洗涤器电路进行分析时将会遇到1号J/B（接线盒）；在对喇叭电路进行分析时将会遇到2号J/B（接线盒）。了解接线盒的结构及其内部电路将会给电路分析和使用带来很多方便。

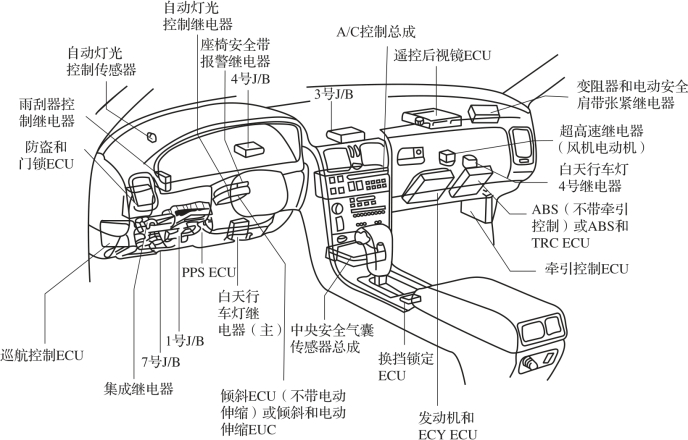

图8-10 仪表盘继电器位置图

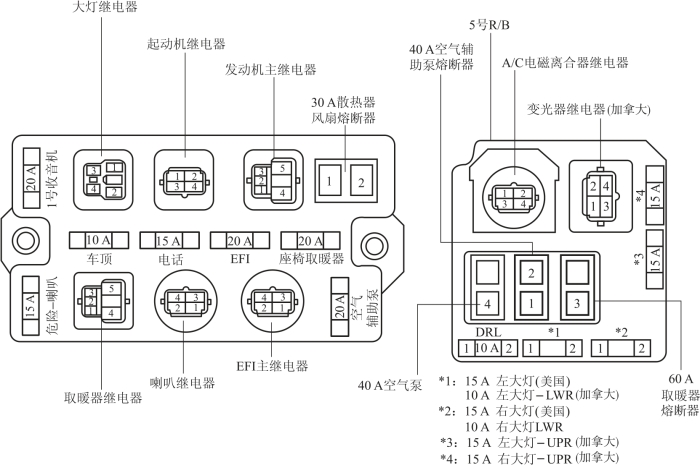

图8-11 各继电器在继电器盒内的位置示意
例如，1号J/B位于转向柱左侧，和7号R/B相邻。1号J/B的结构示意如图8-12所示，其内部电路示意如图8-13所示。2号J/B位于发动机舱左侧，在5号R/B附近，2号J/B的结构示意如图8-14所示，其内部电路示意如图8-15所示。

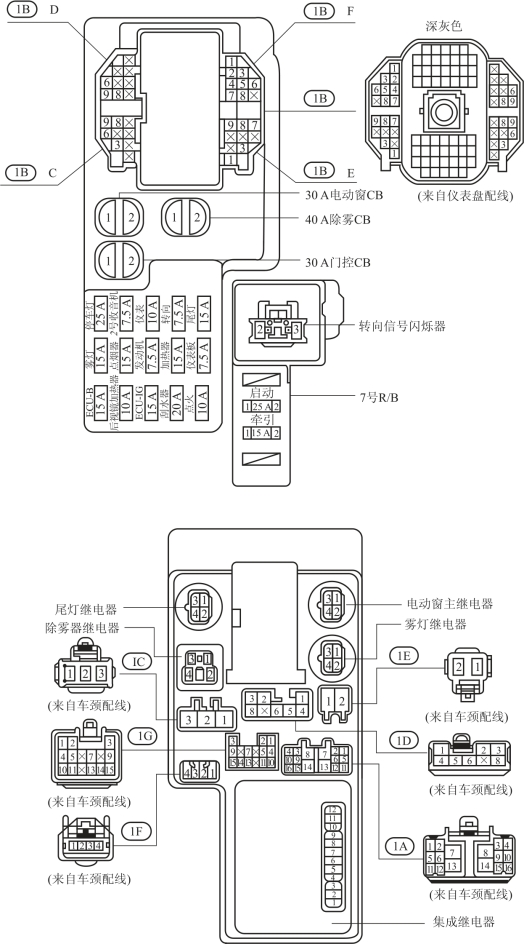

图8-12 1号J/B的结构示意

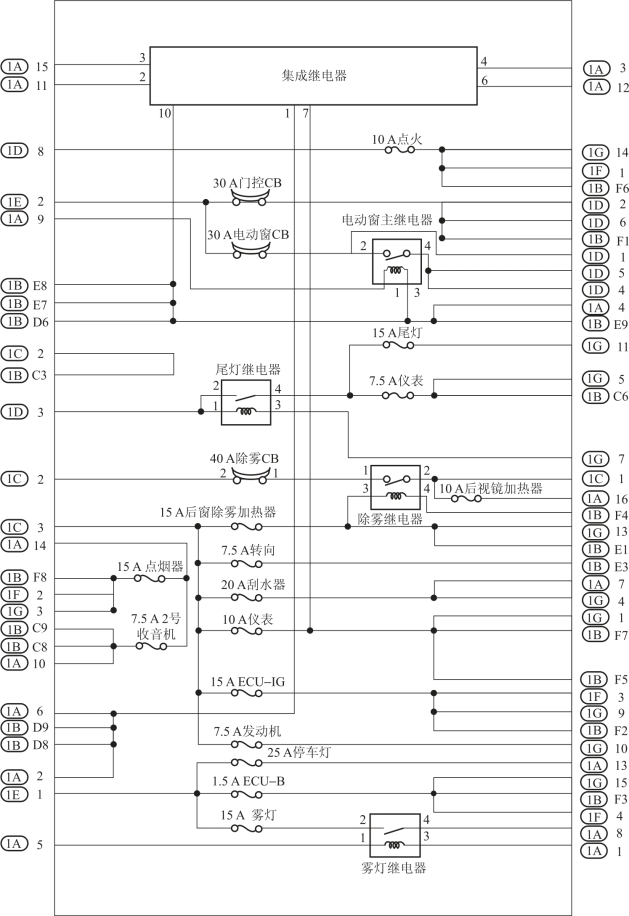

图8-13 1号J/B内部电路示意

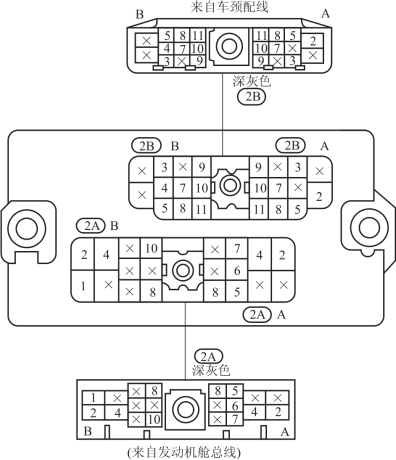

图8-14 2号J/B的结构示意
