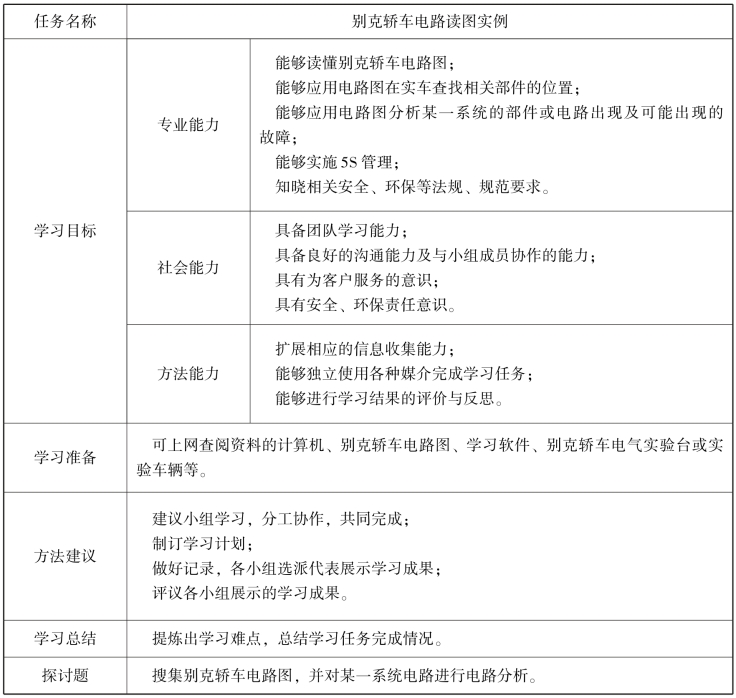

学习任务单
相关知识
下面以别克轿车冷却风扇控制电路图为例介绍通用轿车电路图的分析方法。别克轿车电路图已经过转化，这样阅读起来比较方便。
别克轿车冷却风扇控制电路图如图13-3所示。
冷却风扇由两个熔断器（6号40 A和21号15 A）分别向发动机冷却风扇供电。熔断器位于发动机罩下附件接线盒内，如图13-4所示。

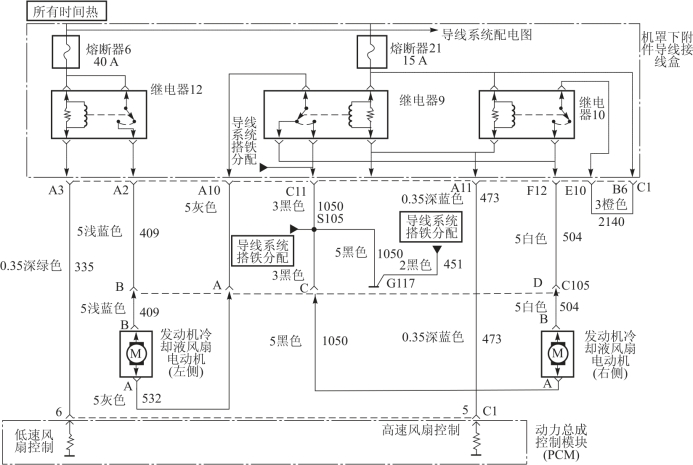

图13-3 别克轿车冷却风扇控制电路图

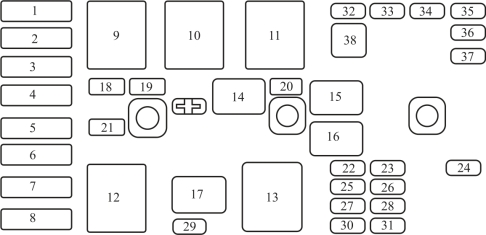

图13-4 发动机罩下熔断器、断路器及继电器位置示意
