3.4　对崎岖地表杂波的采集结果

对崎岖地表杂波的研究过程中，将起伏度较大、干燥无水的复杂地表作为杂波采集区域，目标区域内的起伏高度约为10～50 cm。选择两处典型地表调整雷达探测平面俯仰角并采集杂波数据，地貌1（数据单元1）：主要由较大深坑构成，起伏度较为明显；地貌2（数据单元2）：主要由碎石组成，起伏度不明显。每一单元测50组数据，并从数据中任意抽取5组进行信号回波幅度拟合参数估计，结果如表3-4所示。

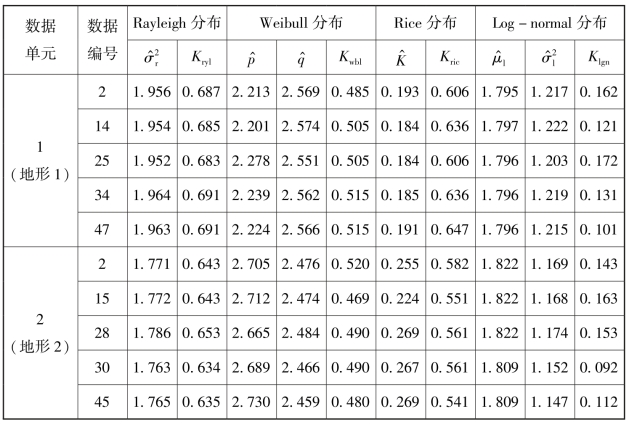

表3-4　实测崎岖地表杂波统计参数估检表

由表3-4可知，被测崎岖地表杂波数据均服从Log-normal分布，并求解得到两种地貌的分布参数分别为：地貌1，μl≈1.796、≈1.215；地貌2，μl≈1.817、≈1.162。因此，得到上述两种不同崎岖地表的杂波数据幅度统计分布结果，如图3-5所示。

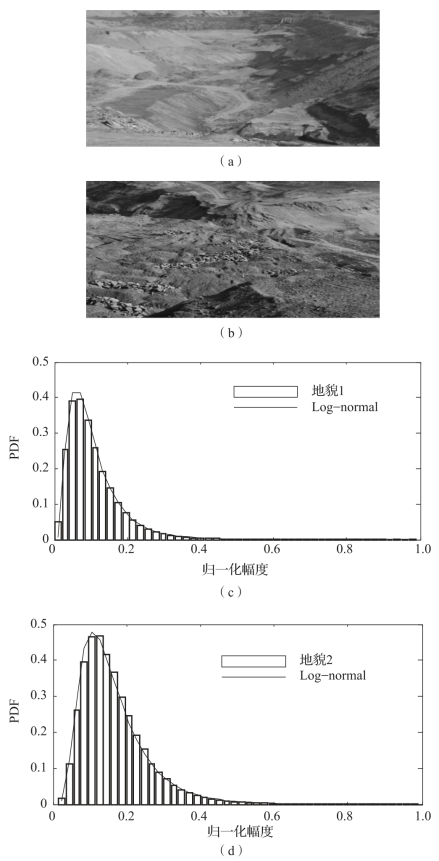

图3-5　两种不同崎岖地表杂波统计分布直方图

（a）地貌1；（b）地貌2；（c）地貌1杂波测量结果；（d）地貌2杂波测量结果

地貌1与地貌2属于崎岖裸土地表，通过数据拟合后均满足Lognormal分布，但是不同的地貌杂波幅度分布情况仍有较大差异。地貌1：幅度特性曲线偏左，说明回波数据中包含较大的低幅值分量；地貌2：幅度特性曲线偏右，说明回波数据中包含较大的高幅值分量。
