附　录

附　录

附录A：实测区域杂波数据

1.实测草地杂波数据（20°俯仰角）（表A-1）

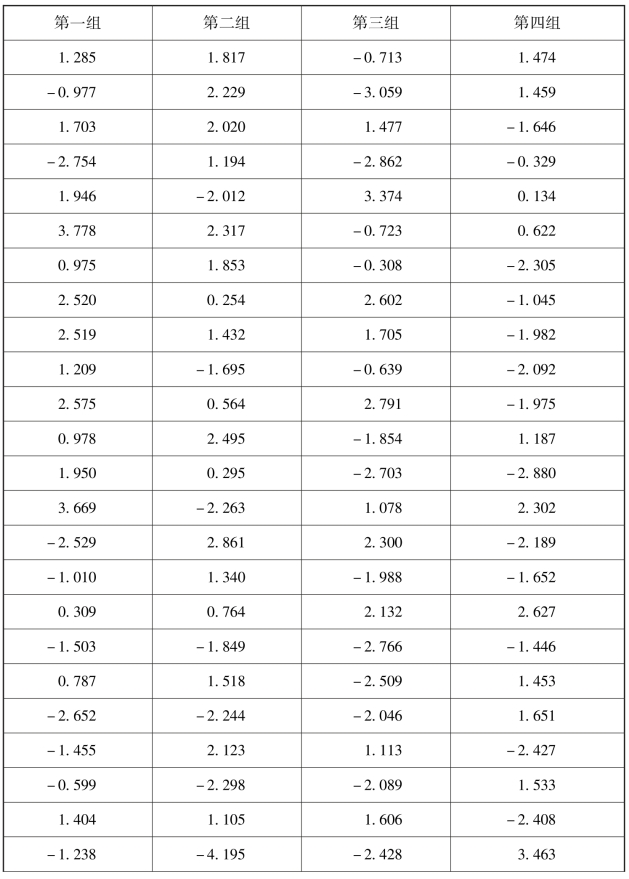

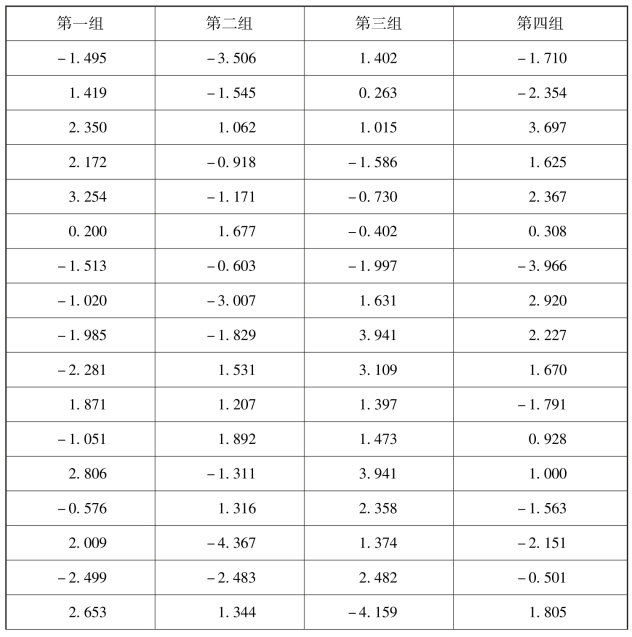

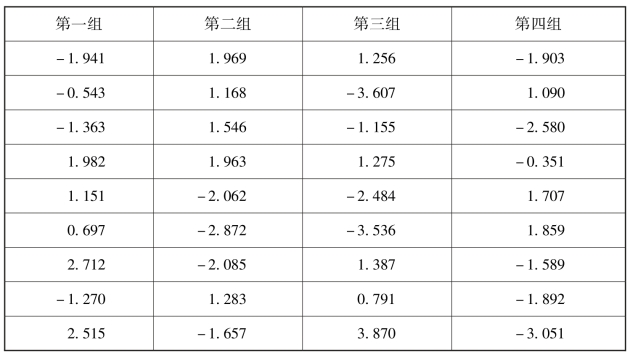

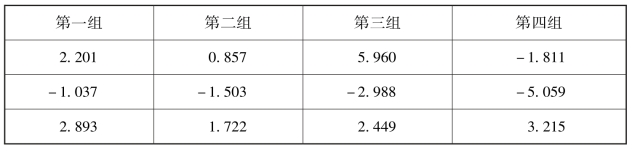

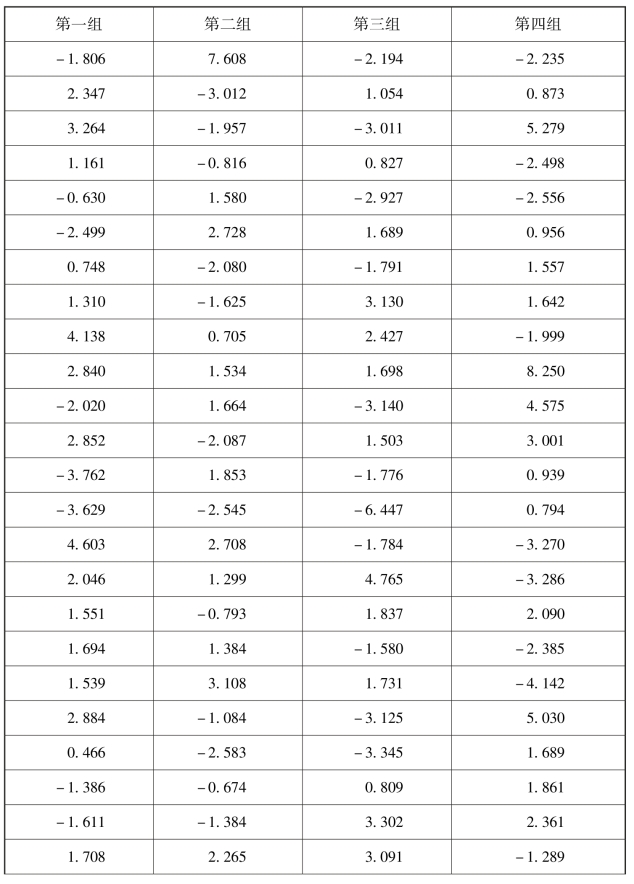

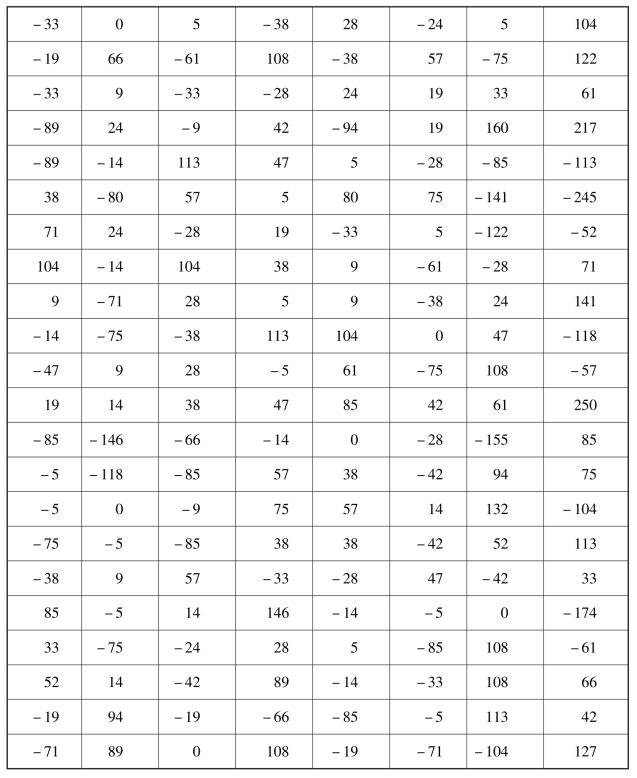

表A-1　实测草地杂波数据（20°俯仰角）

续表

续表

2.实测崎岖地表杂波数据（地形1）（表A-2）

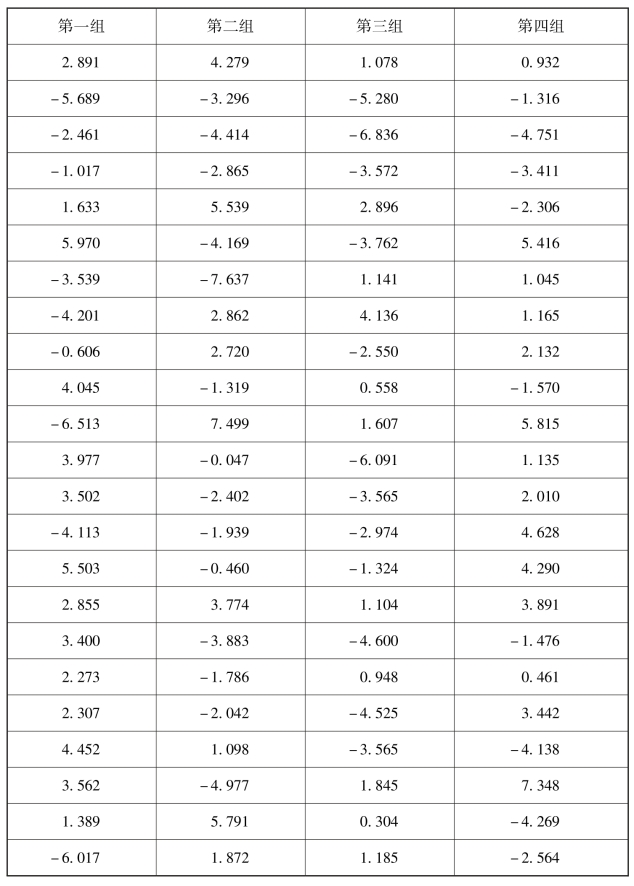

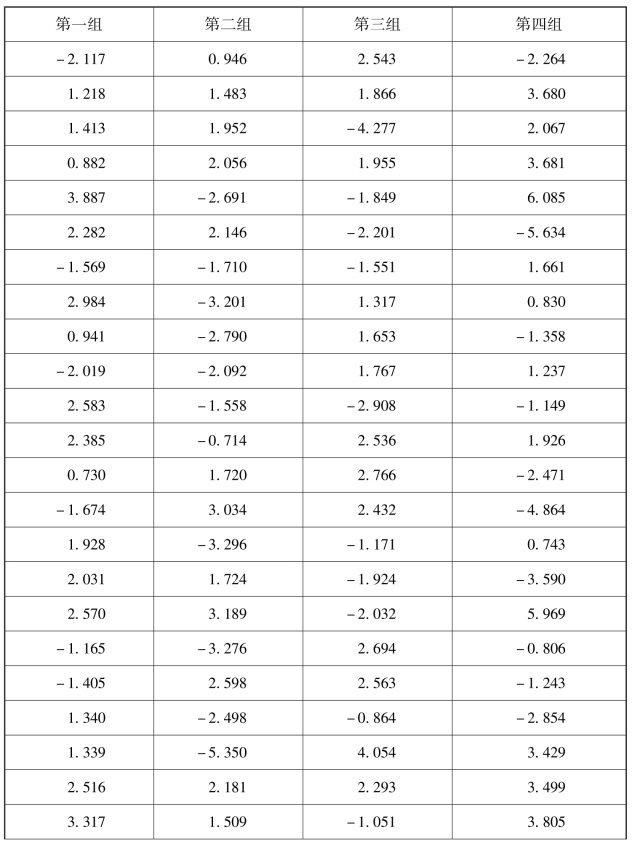

表A-2　实测崎岖地表杂波数据（地形1）

续表

续表

3.实测树林杂波数据（低风速）（表A-3）

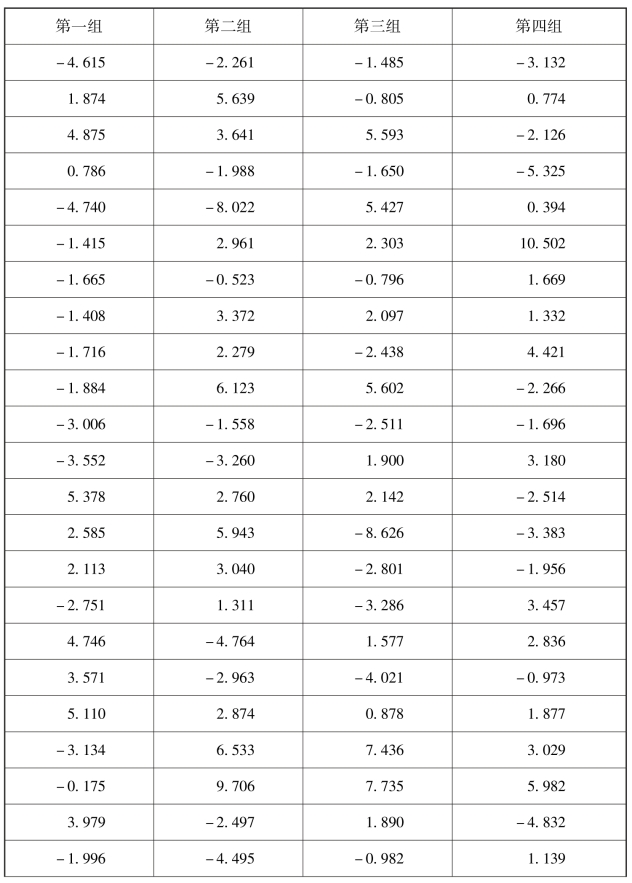

表A-3　实测树林杂波数据（低风速）

续表

续表

上述数据为本书第3章进行地杂波幅度分析的部分数据，包括了三种典型地形以及不同的探测环境。由于利用超高采样频率的示波器，因此单一条件下获得的杂波数据量极大，篇幅有限在附录中不做更多的体现，仅提供部分数据供科研人员进行相应研究。

附录B　实测区域散射系数数据

在进行实验的过程中，取机载探测器实测区域散射系数矩阵为30×30，则该区域部分散射系数如表B-1所示。

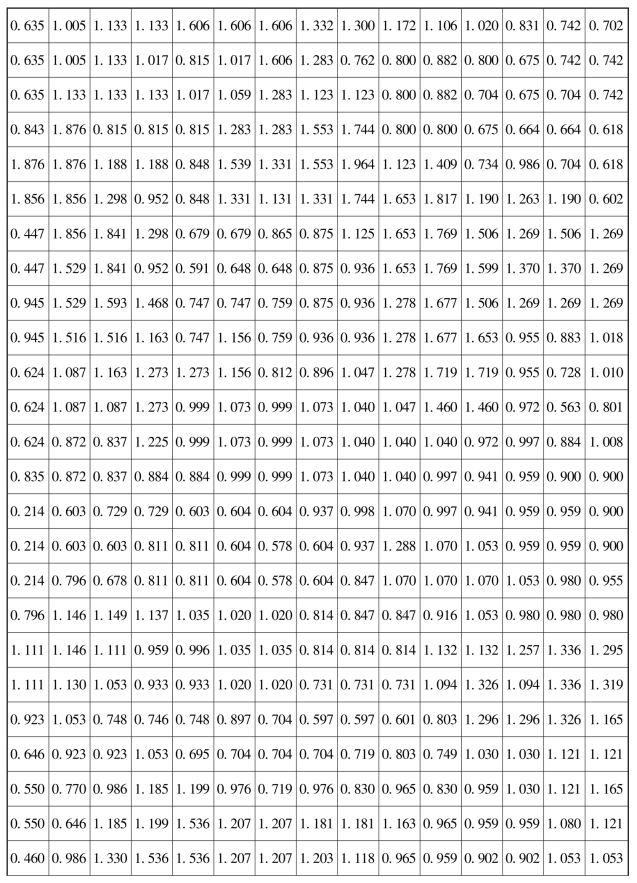

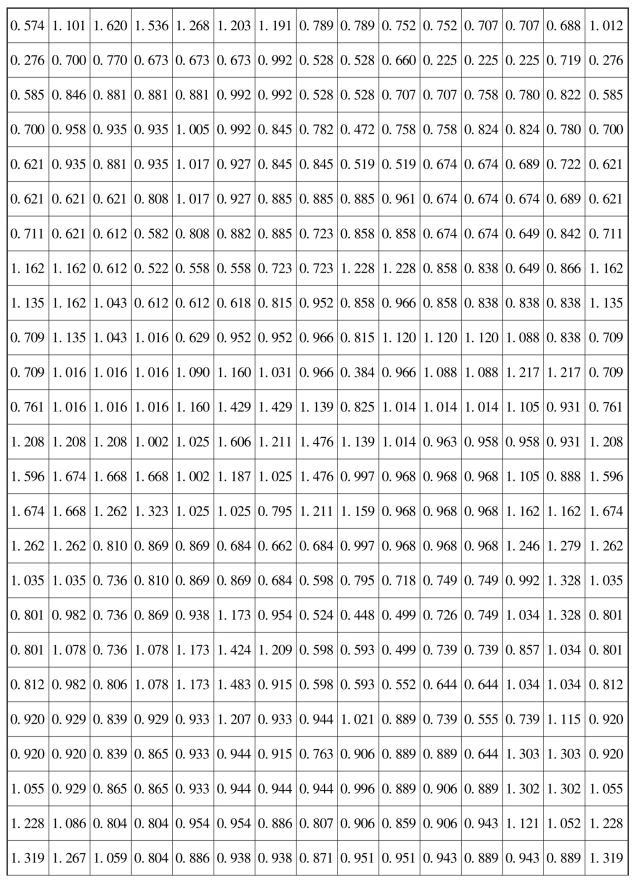

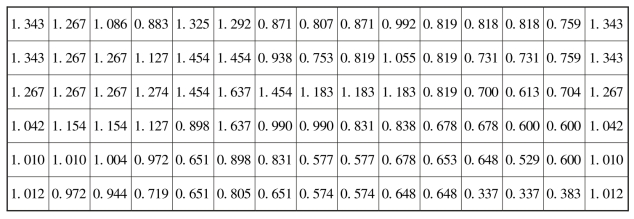

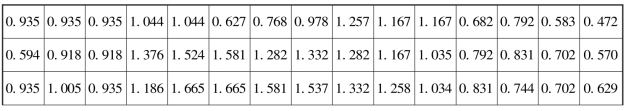

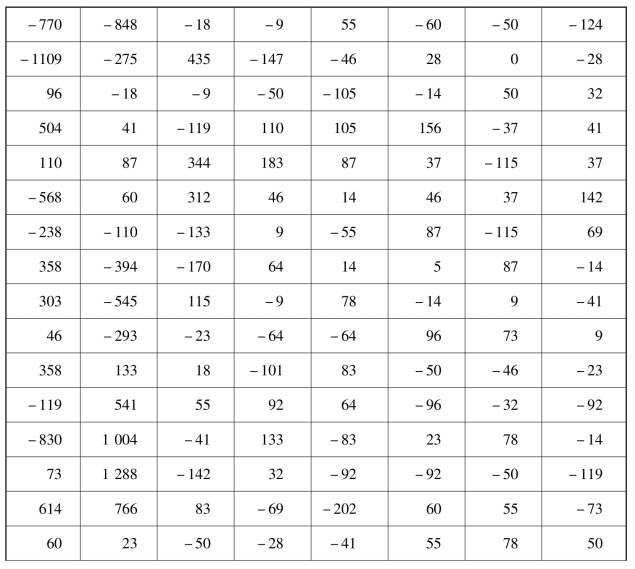

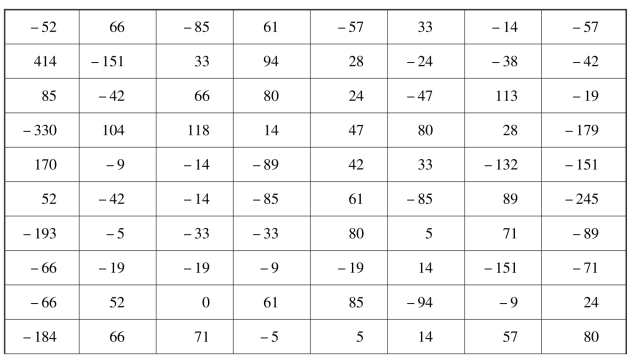

表B-1　实测区域散射系数数据30×30

续表

续表

续表

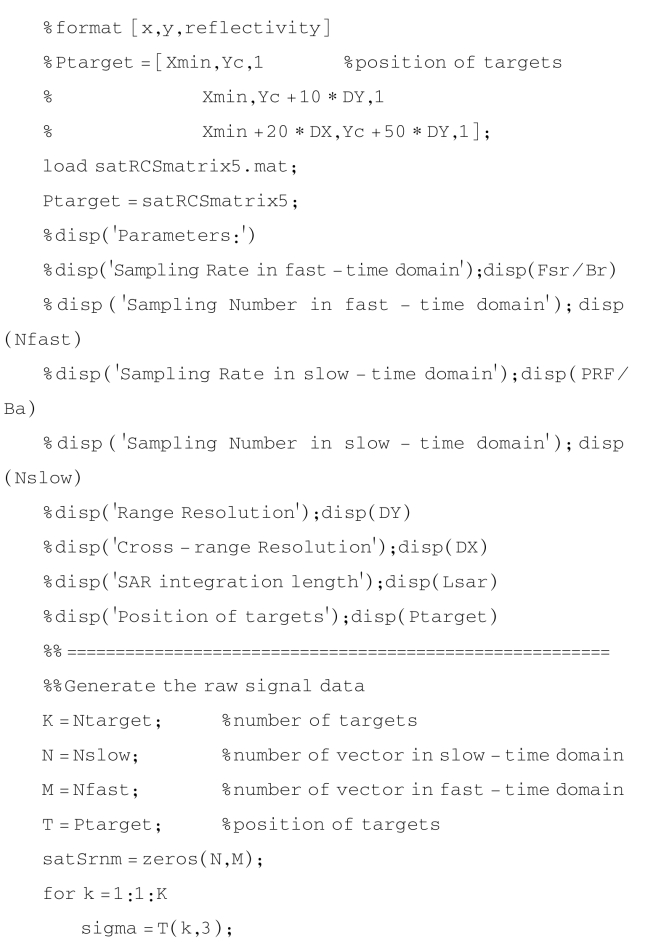

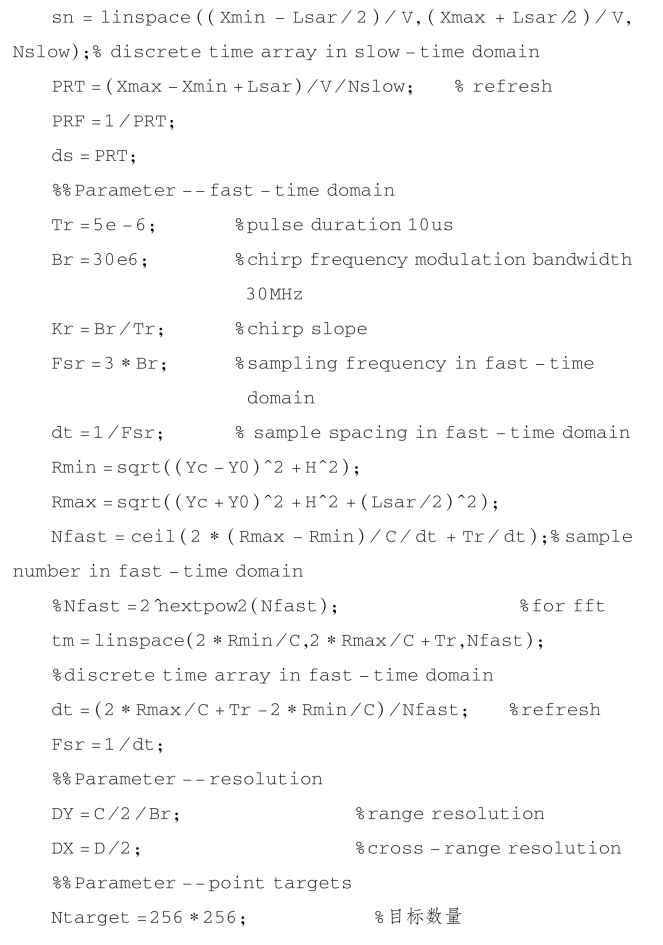

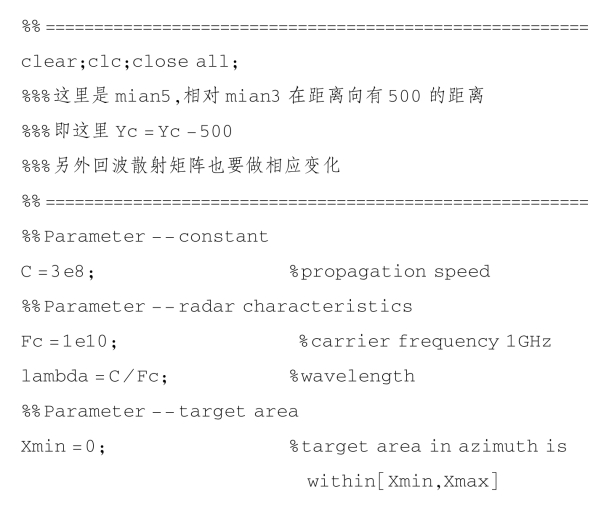

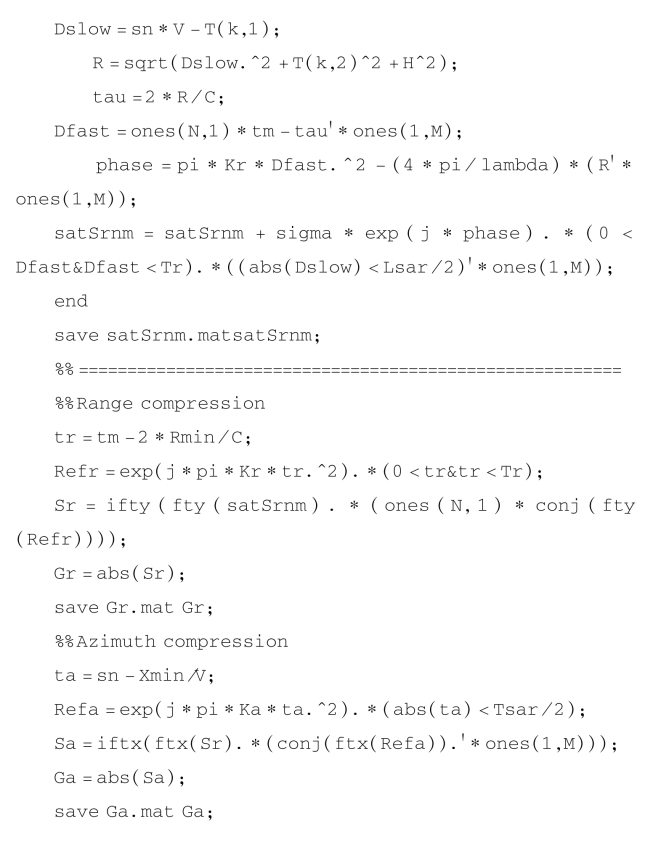

需要说明的是：上述散射系数实测数据由两部分组成，总体39×30的仿真区域是由前30×15与后29×15两部分拼接而成的。相关数据为机载前视天线经过回波处理重构得到的散射矩阵，可为相关研究人员提供数据参考。提取数据的相关程序如下：

附录C　实测区域回波数据

1.1个角反射器，角反射器位置：310 m，方位1°，俯仰4°；方位-10°～10°扫描，扫描速度1°／s（表C-1、表C-2）。

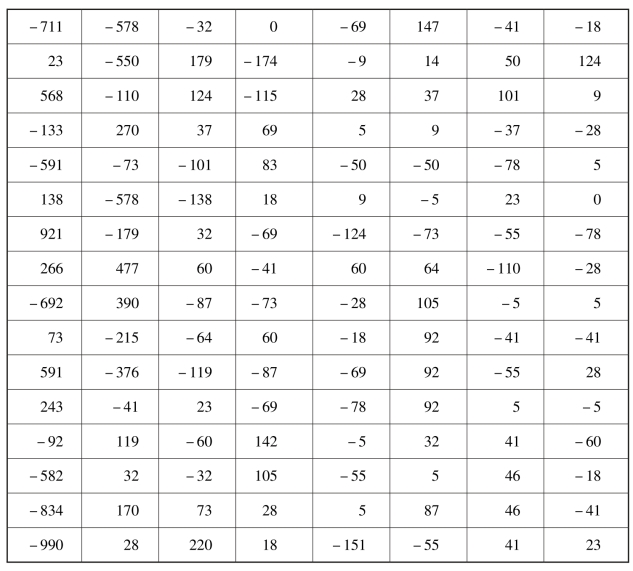

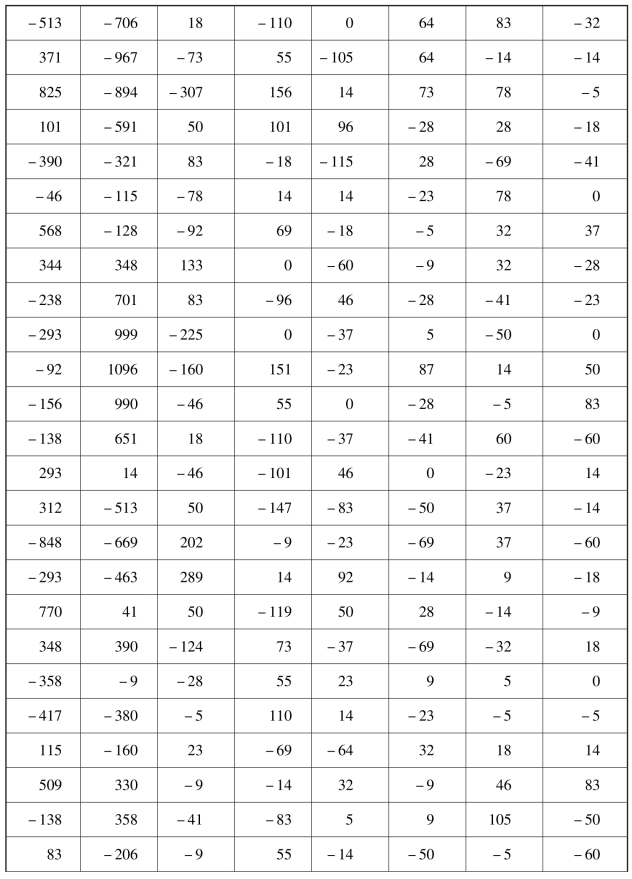

表C-1　方位向为-6.85°时回波信号和通道数据实部

续表

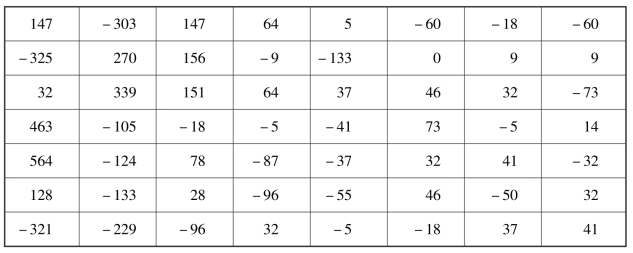

表C-2　方位向为-6.85°时回波信号和通道数据虚部

续表

2.2个角反射器，角反射器位置：310 m，方位1°，俯仰4°；295 m，方位距离第一个角反射器约5 m；方位-5°～5°扫描，扫描速度1°／s（表C-3、表C-4）。

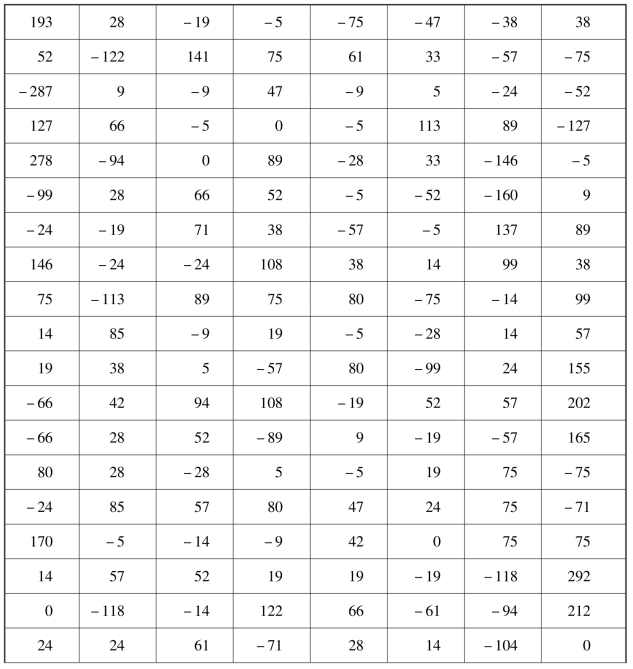

表C-3　方位向为-3.98°时回波信号和通道数据实部

续表

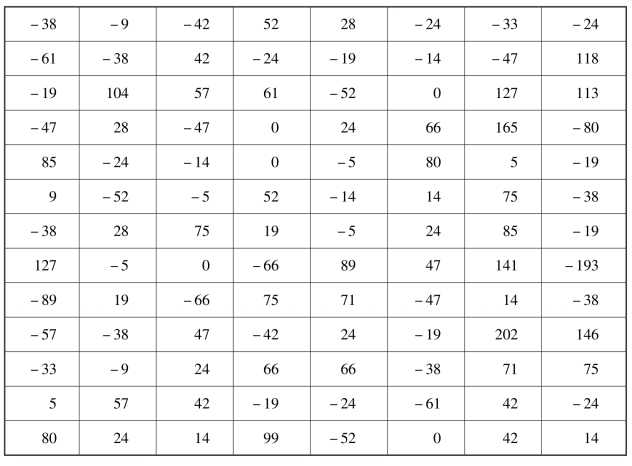

表C-4　方位向为-3.98°时回波信号和通道数据虚部

续表

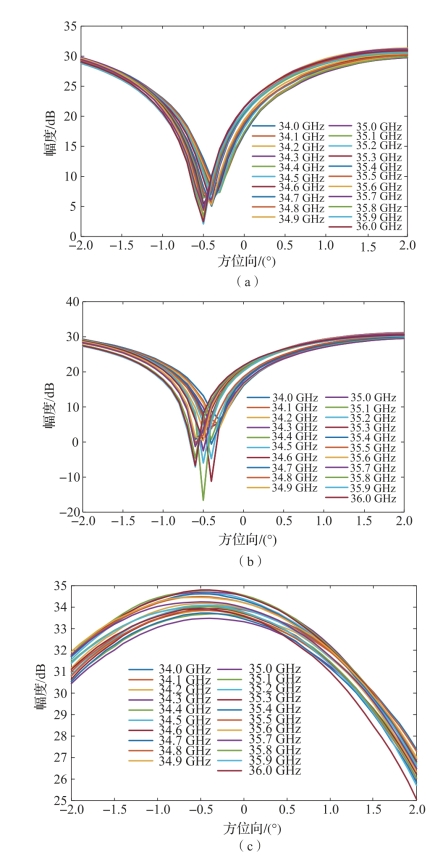

图5-8　探测器实测方向图数据结果

（a）不同频率下的方位差通道方向图；（b）不同频率下的俯仰差通道方向图；
（c）不同频率下的和通道方向图

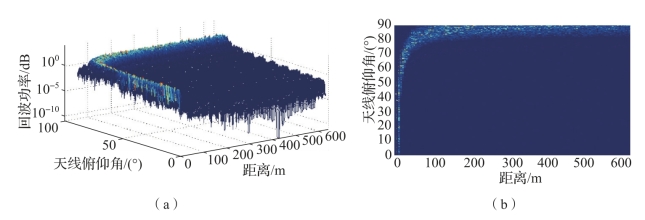

图6-6　杂波天线俯仰角-距离图像

（a）三维；（b）二维

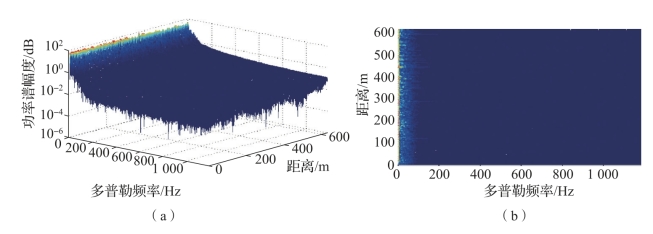

图6-7　距离-频率二维杂波图

（a）三维；（b）二维

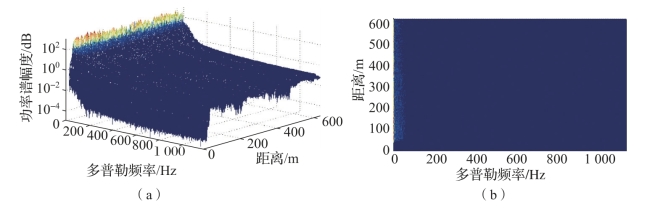

图6-8　方位向距离-频率二维杂波图

（a）三维；（b）二维
