任务四　工作台自动往返运行控制电路安装与调试

任务四　工作台自动往返运行控制电路安装与调试

任务四学习目标

学习目标

任务四学习目标如图1－4－1所示。

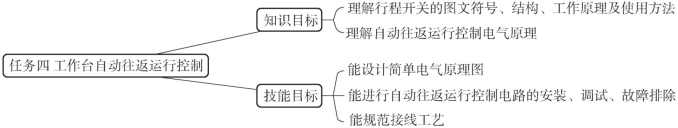

图1－4－1　任务四学习目标

工作台自动往返运行视频

情景导入

在生产过程中，一些生产工作台要求在一定行程内自动往返运动，以便实现连续加工，提高生产效率。如在摇臂钻床、万能铣床、镗床、桥式起重机及各种自动控制的机床中也要求工作台自动往返(见图1－4－2)。

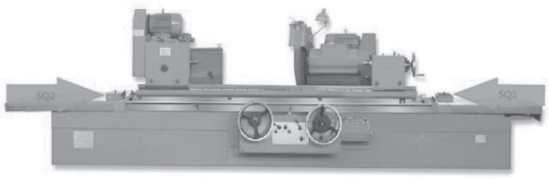

图1－4－2　自动往返工作台

自动往返工作台

任务分析

行程开关结构视频

本任务是完成工作台自动往返运动控制电路的安装与调试，按下正向启动按钮，电动机通电正向运转，带动工作台连续移动；碰到限位开关后，电动机反向运转，带动工作台反向连续移动，碰到限位开关后，电动机正向运转；按下停止按钮，电动机失电停止运行，工作台也随之停止移动。同时还需要考虑电路的短路保护和过载保护。
