知识点学习2 行程开关控制电路应用
1.行程开关断电控制
行程开关在控制电路中，可以取到断开电路的作用，也可以取到接通电路的作用。如图1－4－4所示，作为断开电路的作用。按下SB1，KM线圈通电，KM的主触点闭合，电动机连续运行，带动工作台运行，当达到预定位置，触碰到行程开关，行程开关SQ1动作，线圈断电，电动机停止转动，工作台停止运行。

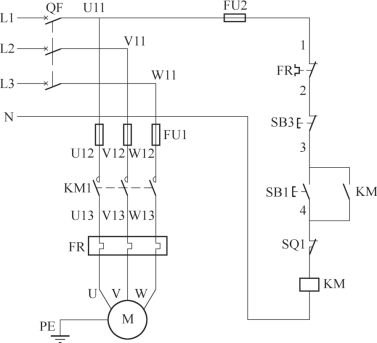

行程开关断开控制电路
图1－4－4 行程开关断开控制电路
工作台自动往返控制原理
2.行程开关接通控制电路
图1－4－5所示为行程开关接通控制电路。
行程开关接通控制电路
图1－4－5 行程开关接通控制电路
任务实施 工作台自动往返运行控制电路的设计
本任务是完成工作台自动往返运动控制电路的安装与调试，按下正向启动按钮，电动机通电正向运转，带动工作台连续移动；碰到限位开关后，电动机反向运转，带动工作台反向连续移动，碰到限位开关后，电动机正向运转；按下停止按钮，电动机失电停止运行，工作台也随之停止移动。同时还需要考虑电路的短路保护和过载保护。工作台自动往返示意图如图1－4－6所示。

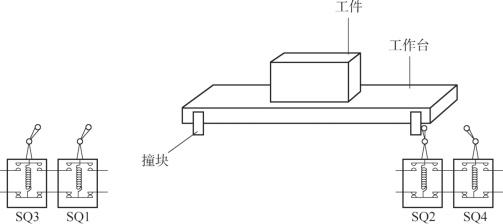

图1－4－6 工作台自动往返示意图
工作台自动往返示意图

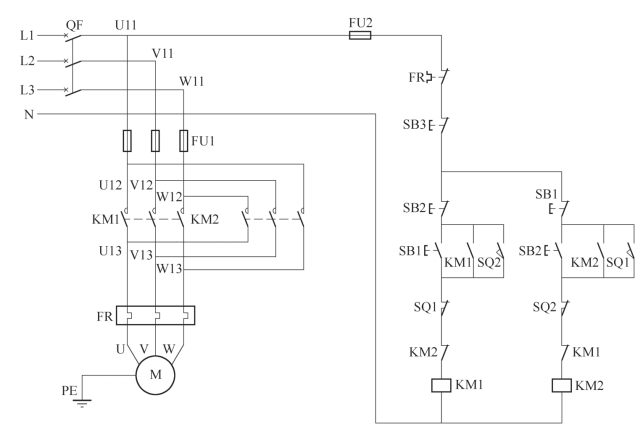

工作台自动往返控制电路图
1.工作台自动往返控制电路设计
根据任务工作台左右移动，可以通过电动机的正反转带动工作台的左右移动。设计时，从基本的单向连续运行电路出发，设计的电路原理图如图1－4－7所示。

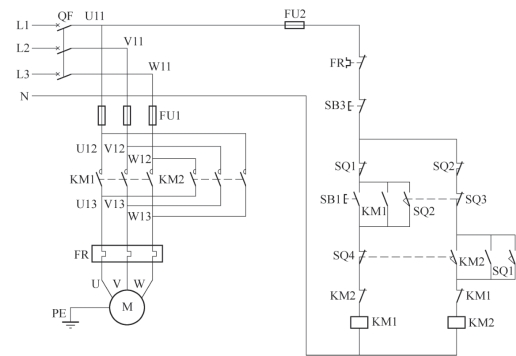

图1－4－7 工作台自动往返控制电路图

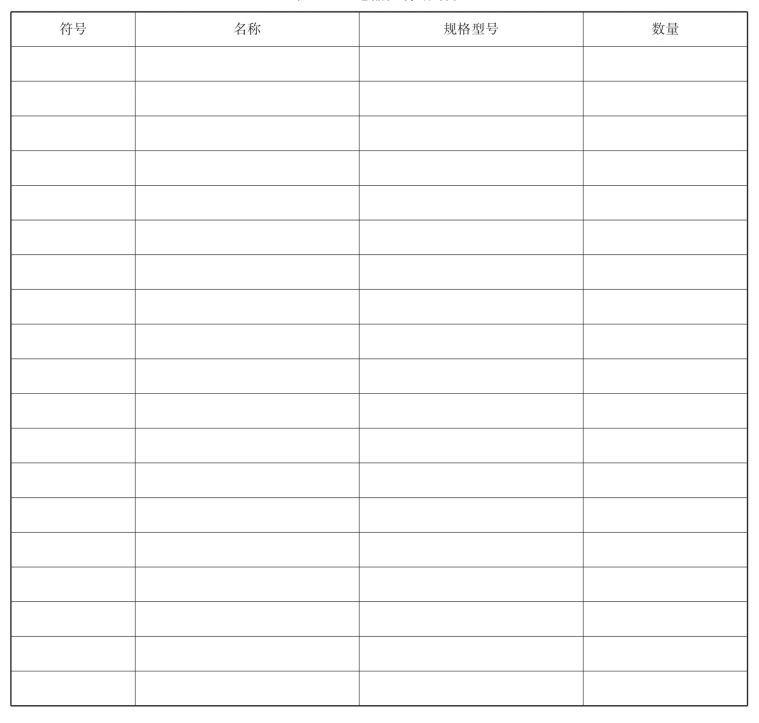

表1－5 电器元件明细表
主回路的工作过程，闭合电源开关QF，当KM1主触点闭合时，电动机正转，带动工作台向右移动；当KM2主触点闭合时，电动机反转，带动工作台向左移动。
SQ3，SQ4为正反向极限保护限位开关，若工作台换向时，限位开关SQ1，SQ2失灵，则将由极限开关SQ3，SQ4来实现限位保护，及时切断电源，从而避免运动部件超出极限位置而发生事故。
控制回路工作过程，请扫描观看视频。
2.材料准备
请同学们根据电气原理图，选择适合型号的低压电器填入表1－5。
在安装前，应检查元器件:所用元器件的外观应完整无损，附件、备件齐全，并用万用表检测元器件及电动机的参数是否符合要求。3.电路安装
(1)绘制电器布置图:请根据电气原理图，绘制电器布置图。

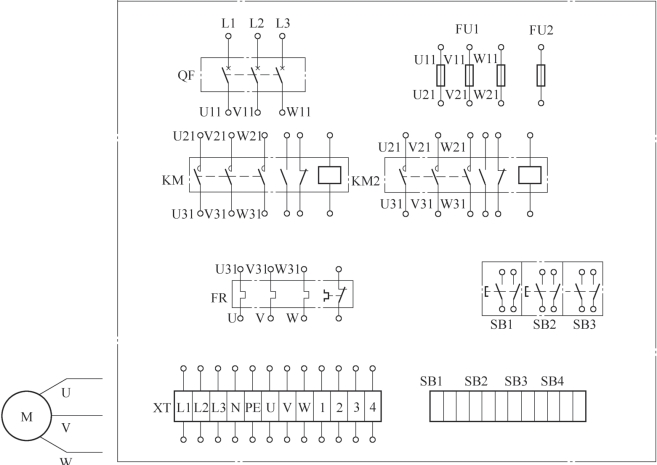

(2)绘制电气安装接线图:根据电气原理图，将下图中的电气接线图补充完整。
(3)电路安装接线:在控制板上按布置图安装电器元件，并贴上醒目的文字标识，按接线图在控制板上进行线槽布线。
(4)通电前的检测:
主电路检测:

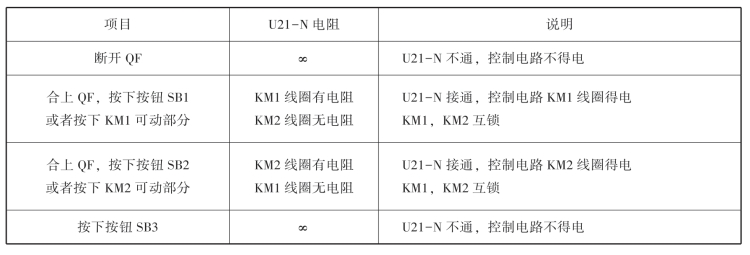

控制电路检测:
检测无误后，安装电动机:连接电动机和按钮金属外壳的保护接地线。连接三相电源灯控制板外部的导线，并再次对主电路进行相间检测和每一相的检测。
(5)通电试车。
检查合格后，清点工具材料，将热继电器按照电动机的额定电流整定，为保证安全，在一人操作一人监护下通电试车。
空操作试验:先切除主电路(可断开主电路熔断器)，装好控制电路熔断器，接通三相电源，使线路不带负荷(电动机)通电操作，以检查辅助电路工作是否正常；操作各按钮检查它们对接触器、继电器的控制作用；检查接触器的自锁、联锁等控制作用。同时观察各电器操作动作的灵活性，有无过大的噪声，线圈有无过热等现象。
带负荷试车:控制线路经空操作试验动作无误后，即可切断电源，接通主电路，带负荷试车。如果发现电动机启动困难、发出噪声及线圈过热等异常现象，应按下急停按钮，切断电源后检查故障。

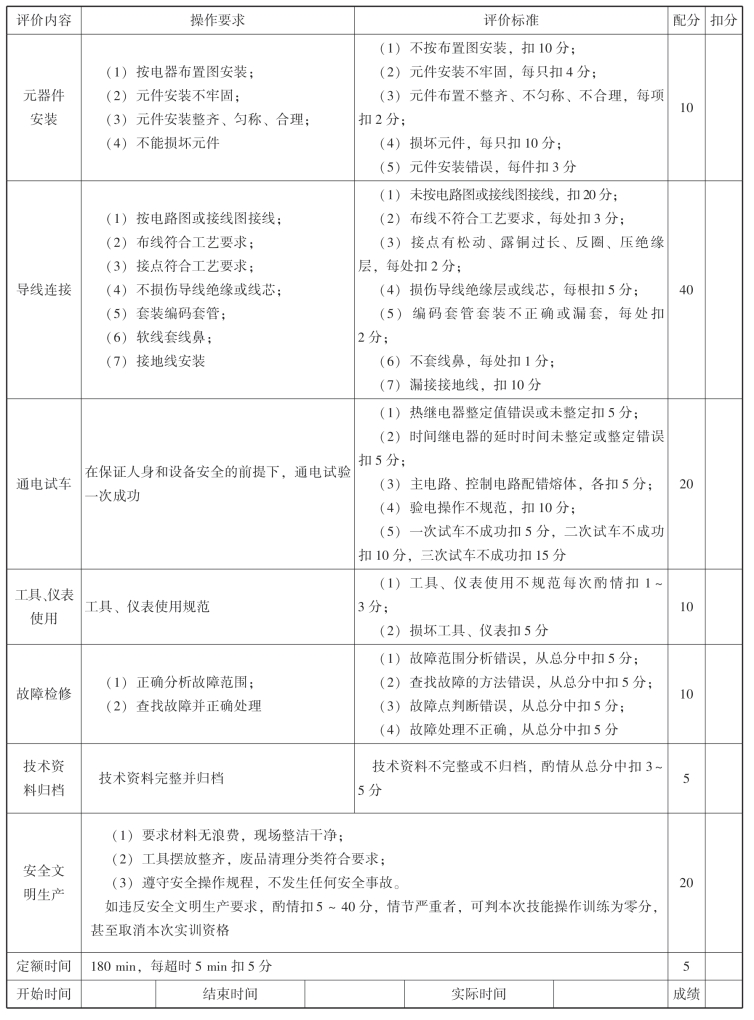

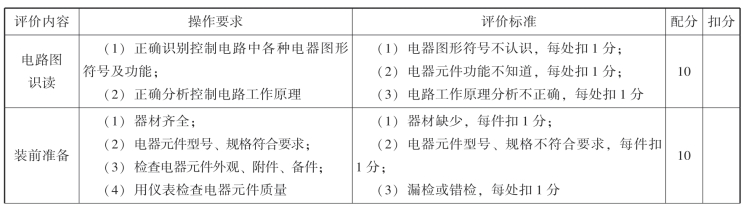

任务评价
续表
任务拓展
请同学们分析下图的工作原理。
