行程开关又称为限位开关或位置开关，其原理和按钮相同，只是靠机械运动部件的挡铁碰压行程开关而使其常开触点闭合，常闭触点断开，从而对控制电路发出接通、断开的转换。行程开关主要用于控制生产机械的运动方向、行程的长短和限位保护。行程开关可以分为直动式、滚轮式和微动行程开关。

行程开关1

1.行程开关的外形、图文符号及型号

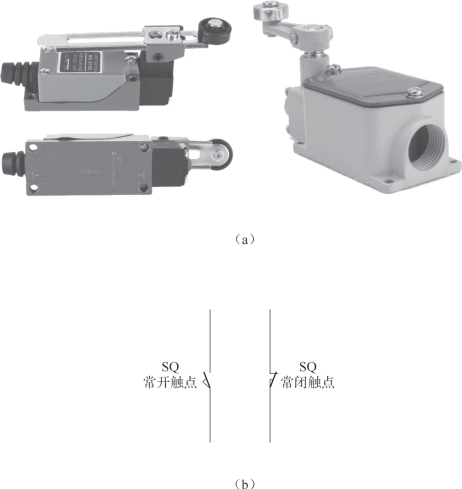

行程开关的外形及图文符号如图1－4－3所示。

图1－4－3　行程开关的外形及图文符号

(a)外形图；(b)图文符号

工作台自动往返任务动画

2.行程开关的选择

行程开关主要根据动作要求、安装位置及触点数量来选择。

3.行程开关的检测

行程开关的常开、常闭触点检测方法与按钮的常开、常闭触点检测方法相同。

(1)万用表选择R×1或者R×10Ω挡，并进行欧姆调零。

(2)将触头两两测量查找，未按下推杆时阻值为∞，而按下推杆时阻值为0的一对为常开触点；相反，不按推杆时阻值为0，按下推杆时阻值为∞的一对为常闭触点。
