5.2.2　绝对臂扫描的操作流程

5.2.2　绝对臂扫描的操作流程

（1）绝对臂扫描的操作及方法

1）操作流程

①安装绝对臂；②RDS检查机器精度；③校准测头；④扫描工件；⑤获取点云数据；⑥点云处理；⑦删除噪点；⑧测量偏差；⑨生成报告；⑩生成PDF文件。

2）扫描

①切换至激光扫描模式（图5.41）。

②点击“扫描模式”进行扫描。

③按动扳机即可进行扫描（图5.42）。

图5.41　切换至激光扫描模式

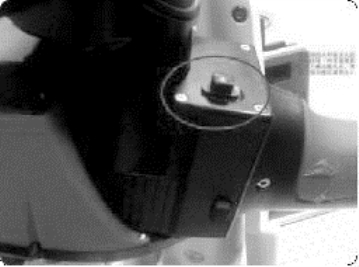

图5.42　按动扳机

④握持扫描仪对准目标物体所需扫描的区域（图5.43）。

⑤直至目标物体的特征扫描完整（图5.44）。

⑥特征扫描完整后即可停止扫描（图5.45）。

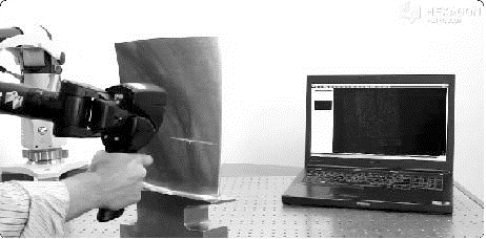

图5.43　对准扫描区域

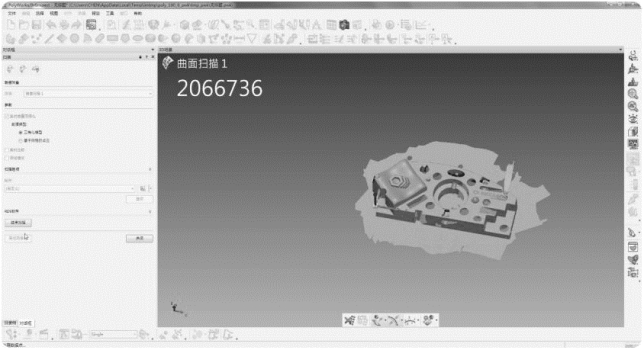

图5.44　特征扫描完整

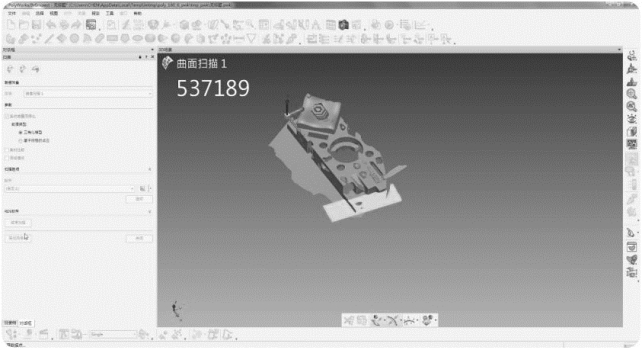

图5.45　停止扫描

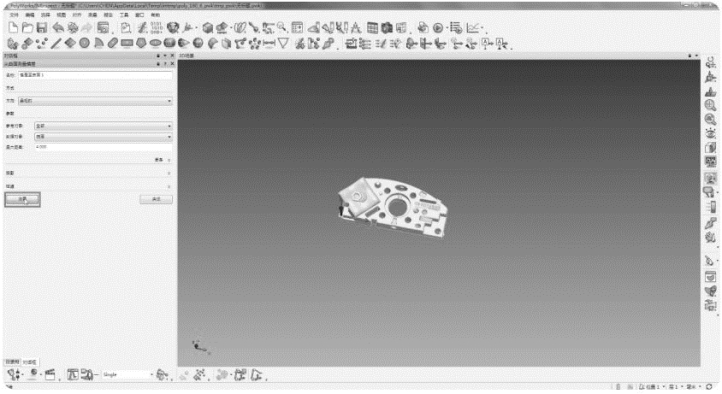

⑦显示参考文件进行扫描偏差分析（图5.46）。

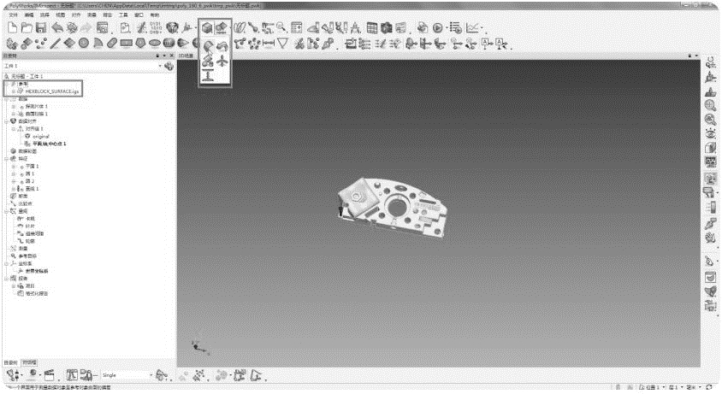

图5.46　扫描偏差分析

⑧点击“测量”开始分析（图5.47）。

图5.47　测量

⑨点击项目检测栏，添加需要检测的内容（图5.48）。

图5.48　添加需要检测的内容

（2）影响测量精度的因素

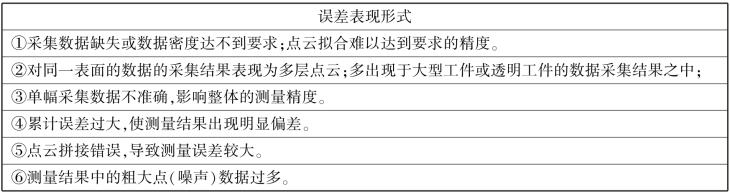

1）误差表现形式（表5.4）

表5.4　误差主要表现形式

2）解决对策（表5.5）

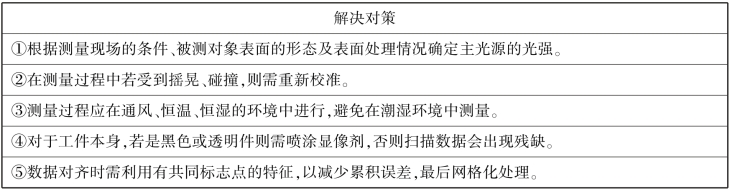

表5.5　影响精度的解决对策

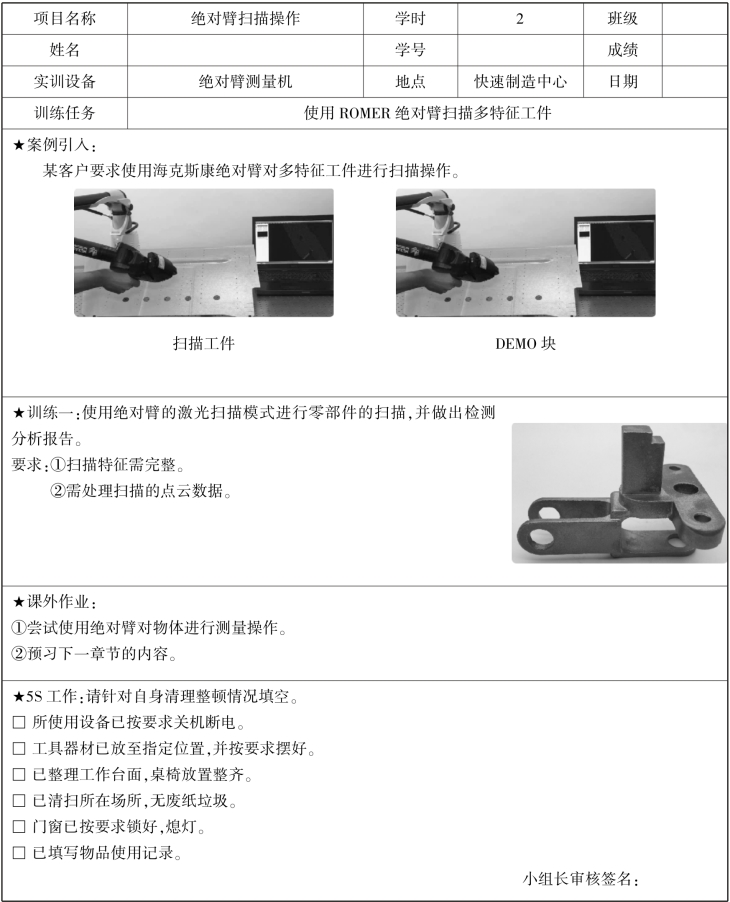

项目单卡
