5.3.2　绝对臂测量的操作步骤

5.3.2　绝对臂测量的操作步骤

（1）扫描与测量结合操作

1）绝对臂特点

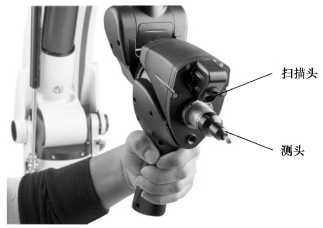

如图5.73所示为ROMER绝对臂，绝对臂主要特点如下：

图5.73　ROMER绝对臂

①接触式测量具有较高的准确性和可靠性。

②配合测量软件，可快速、准确地测量出物体基本的几何形状，如面、圆、圆柱、圆锥、圆球等。

③其缺点是测量费用高、探头易磨损。

2）建立坐标系

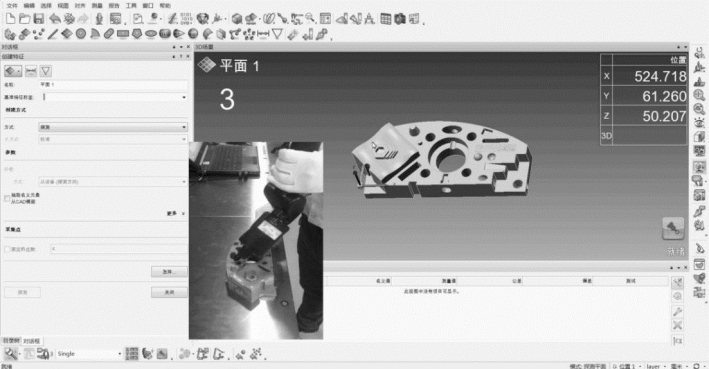

步骤1：选取模型表面的平面，以此创建平面特征，如图5.74所示。

图5.74　创建平面特征

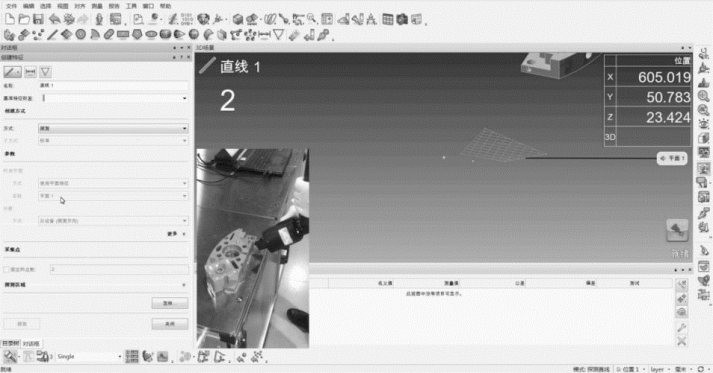

步骤2：选取模型的边角特征，以此创建直线特征，如图5.75所示。

图5.75　创建直线特征

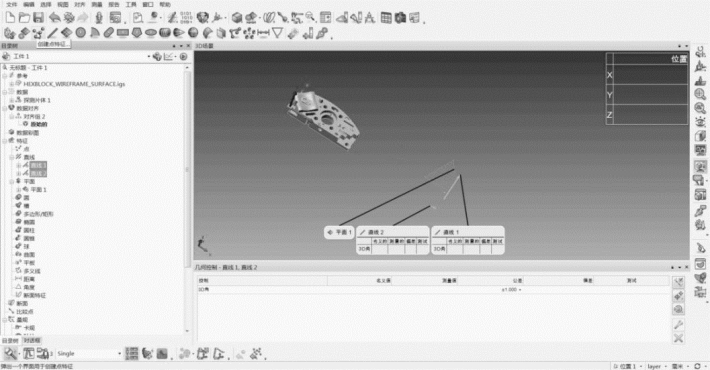

步骤3：以模型的两条相交直线特征来创建相交直线，如图5.76所示。

图5.76　创建两条相交直线

步骤4：可通过两条直线的相交处来创建相交点，如图5.77、图5.78所示。

图5.77　创建相交点

图5.78　创建相交点特征

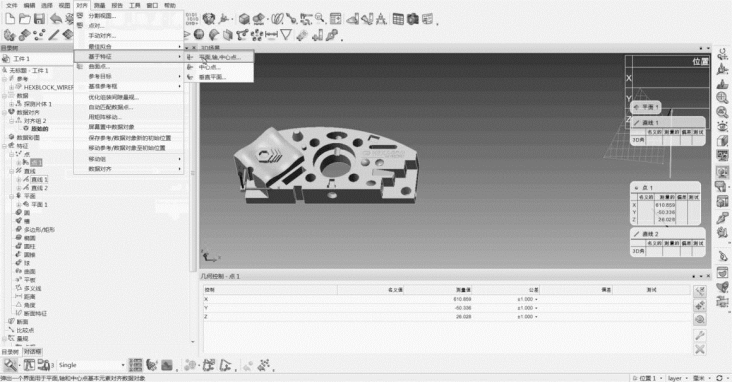

步骤5：创建出点、线、面特征后即可以此创建基准点、线和面，如图5.79所示。

图5.79　对齐基准点、线和面

（2）混合测量的特点

1）技术特点

①用一台设备高度整合了扫描功能和测量功能。

②既能实现高精度的接触式测量，也能进行高性能的3D激光扫描。

③采用绝对编码器，开机无须回零，无须预热。

④节省时间，只需一次校准即可保证扫描精度。

⑤有多种测头组件，方便狭小空间内的有效测量。

2）应用领域

①工业检测（图5.80）。

图5.80　工业检测

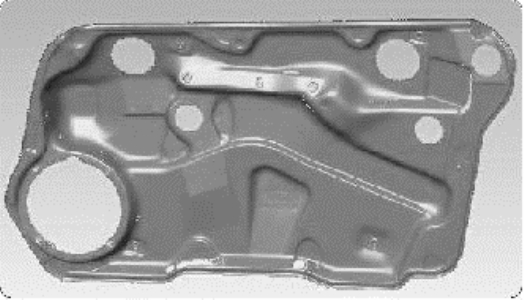

②逆向工程（图5.81）。

图5.81　逆向工程

③文物修复（图5.82）。

图5.82　文物修复

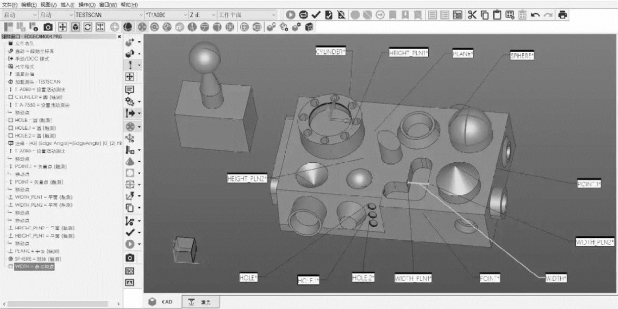

④3D数据对比检测（图5.83）。

图5.83　3D数据对比检测
