9.2.2　3DXpert晶格设计

9.2.2　3DXpert晶格设计

（1）晶格介绍

晶体原先指物体内部原子是按一定的几何规律排列的。为了便于理解，把原子看成是一个球体，则金属晶体就是由这些小球有规律堆积而成的物体。为了形象地表示晶体中原子排列的规律，可以将原子简化成一个点，用假想的线将这些连接起来，构成有明显规律性的空间格架。这种表示原子在晶体中排列规律的空间格架叫作晶格，又称晶架。

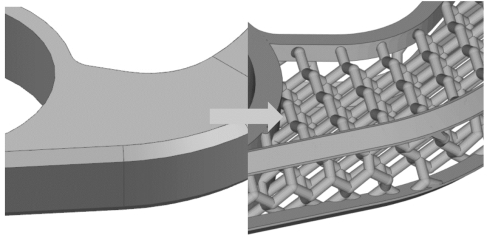

在3DXpert软件中，可将模型的结构变成许多球与球之间用一根圆柱连接起来的结构，如图9.15所示，这种结构优化称之为晶格设置。

图9.15　晶格优化设置

（2）晶格设置流程

1）加载文件

我们加载一个模型（请注意这个模型并不是一个三角面片的模型STL，而是由其他软件构建的一个CAD模型）。

2）启动命令

点击右侧命令栏中的“创建晶格”，然后点击选择模型。

3）设置参数

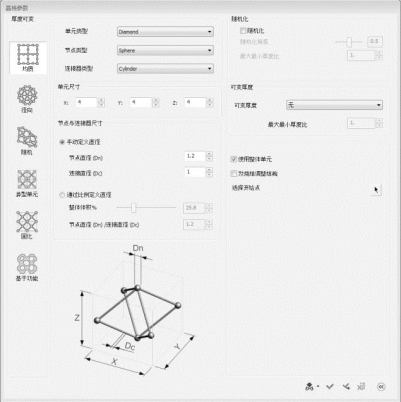

启动“创建晶格”命令后，软件将弹出一个界面，该界面可以设置晶格优化的参数，如图9.16所示，晶格设置完成后点击参数界面右下角的“√”即可。

图9.16　晶格参数

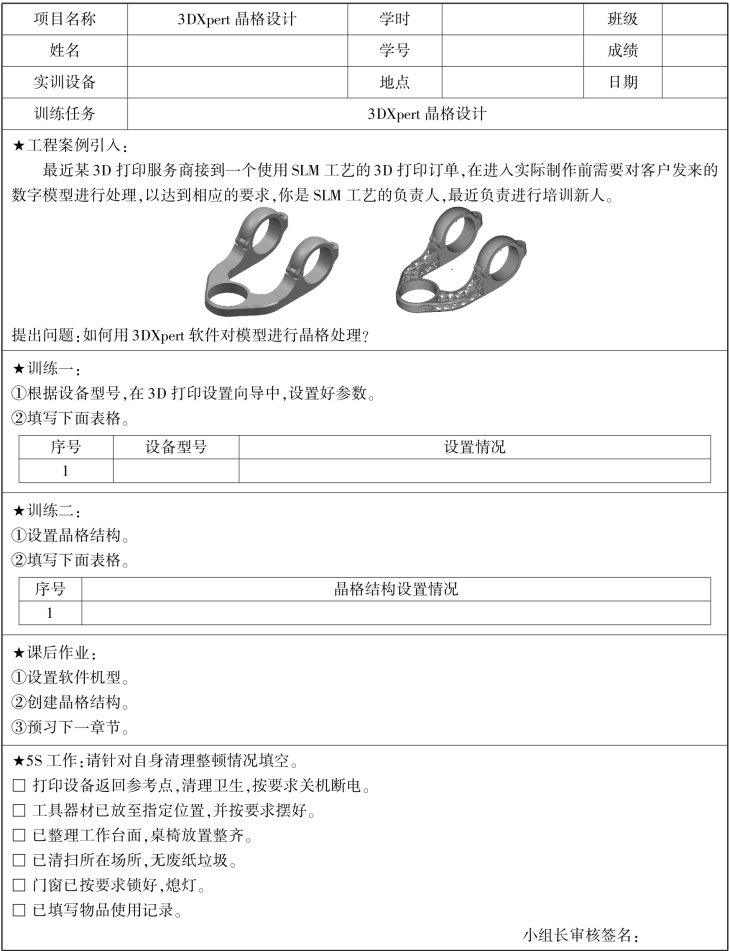

项目单卡
