9.2.3　3DXpert切片设计

9.2.3　3DXpert切片设计

（1）支撑设计

金属3D打印过程中，金属粉末先熔化，再凝固，在此过程中，材料容易变形，若没有支撑牵引，模型容易翘曲变形，所以金属打印过程中，模型需要添加支撑；摆放的角度会决定支撑的数量以及位置，所以我们要先摆放好模型角度，然后再添加支撑。支撑设计步骤如图9.17所示。

图9.17　支撑设计步骤

（2）自由支撑

一般其他支撑加载软件，支撑都是垂直的，不能随意进行弯曲，但3DXpert软件有一个强大的功能，就是支撑的自由设置，如图9.18所示，可以对支撑的位置、角度和生长情况进行调整，方便了后处理中，支撑的去除。

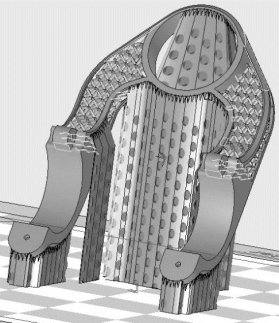

图9.18　自由支撑

（3）切片仿真

支撑加载完成后，对模型进行切片处理，然后我们可以通过仿真功能，检查我们加的支撑是否合格，步骤如下：

①点击右侧命令栏中的计算切片，如图9.19所示。

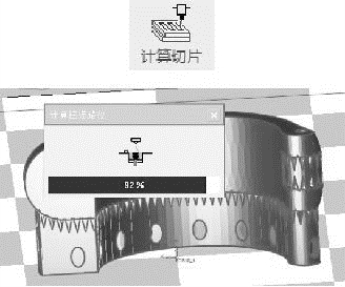

图9.19　模型切片

②点击右侧命令栏中的切片查看器，如图9.20所示。

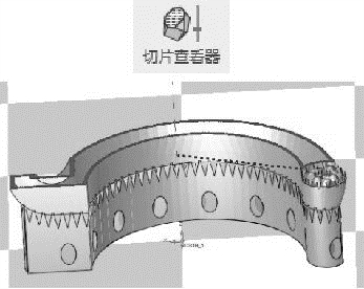

图9.20　切片预览
