9.2.1 3DXpert软件设置
（1）3DXpert软件介绍
3DXpert是一款利用增材制造（AM）技术来准备、优化并制造3D CAD模型的一体化集成式软件。从增材制造设计到后处理工作流程的每一步，3DXpert都能提供支持，还实现了流程简化，从而快速有效地将3D模型转化为成功打印的零部件。
使用3DXpert，不再需要在多个不同的解决方案之间来回切换来完成工作。可以使用同一个工具完成以下各项：导入零部件数据；定位部件；优化几何形状和晶格创建；创建最佳支撑；模拟打印和后处理以验证最终部件是否符合设计意图；制定打印策略；计算扫描路径；配置构建平台，排版布局；发送部件进行打印；甚至在必要时编程加工最终产品。主要优点如下：
1）更灵活处理各种几何形状，质量和速度双保险
无缝使用B-rep（实体或曲面）和三角面片格式（如STL）的几何形状。通过无须转换实体或曲面数据到网格面节省宝贵的时间，提高数据质量和完整性。
2）使用基于历史的CAD工具实现任何阶段的轻松更改
借助基于历史的参数化CAD工具，对流程任何阶段的模型轻松应用更改和编辑。如果发出ECO（工程变更），避免丢失目前为止已完成的工作。
3）使用经优化的打印策略缩短打印时间并确保质量
使用正在申请专利的3D分区定义虚拟体，而不将零部件分成单独的对象。考虑到设计意图和零部件几何形状，将最佳打印策略分配给不同的体，并将它们融合到一个扫描路径中。
4）利用结构优化质量和减少材料使用
快速创建、编辑基于晶格的结构（体积和曲面纹理），并对其进行可视化操作。零部件质量更轻、材料使用更少、打印时间更短，并且增强了零部件功能属性，同时符合机械特性的要求并维持其形状。
5）借助构建仿真，最大限度减少试错次数
设计环境中的集成式构建仿真可为整个制造流程进行故障预测，并可以在部件打印前对其轻松进行校正。最大限度减少成本高昂且费时的试错，确保了制造流程的可重复性和精准度，从而降低成本，缩短生产时间。
6）尽享自动化和用户完全掌控的终极组合
理想的组合工具，兼备最佳实践模板与前所未有的手动控制，从而优化整个设计和制造流程。使用针对每个打印机、材料和打印策略的预定义参数，或者通过控制扫描路径计算方法和参数，开发您自己的打印策略。
（2）操作指南
1）创建项目、加载部件并进行分析
①在电脑桌面或开始菜单中点击
图标
当3DXpert启动后，没有打开任何文件的情况下，界面上显示的图标会因您的3DXpert许可证不同，而有所不同。
②按钮的作用（表9.2）

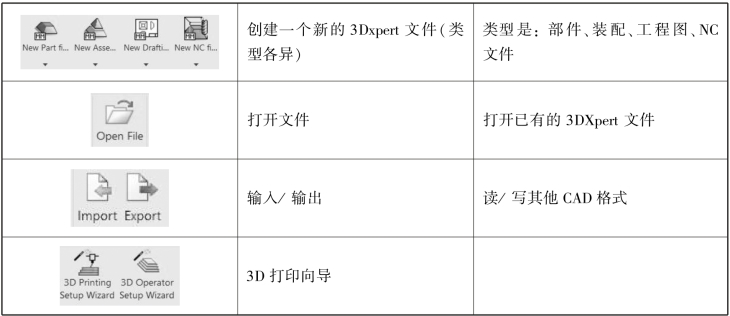

表9.2 按钮的作用
③新建一个项目
点击3D Printing Setup Wizard
图标。
④设置项目名称与文件夹路径
选择打印机名字“ProX DMP Training”，选择打印平台尺寸与需要用到的材料（金属粉）。
⑤设置最小悬垂角度为45°
实际工作中需根据打印机的能力与材料的特性来确定合适的角度。
悬垂角度也可以在后续的工作中随时修改。
设置单位为毫米（mm）。
⑥进入软件界面
注意托盘上显示的各种文字信息，如图9.10所示。
图9.10 软件界面信息
2）3D打印向导

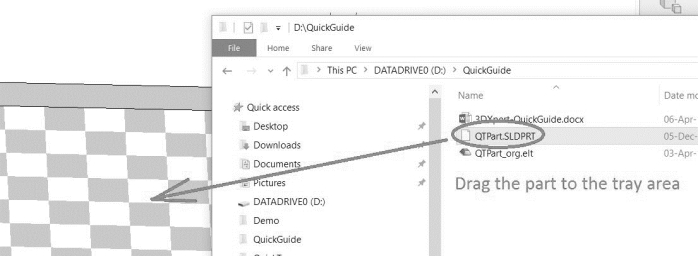

首先加载一个模型（请注意这个模型并不是一个三角面片的模型STL，而是由其他软件构建的一个CAD模型）。在窗口中选择文件“QTPart.SLDPRT”，直接将此文件拖至3DXpert中，如图9.11所示。
图9.11 模型导入

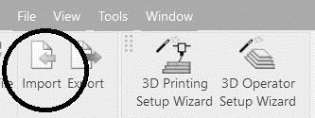

注意：文件是其他类型的格式时，可以通过Import指令直接导入3DXpert中（3DXpert的文件格式是.elt），如图9.12所示。
图9.12 Import
如果拖入的是3DXpert本身的文件（.elt格式的），那么软件会自动打开这个文件。
如果拖入的是非3DXpert本身的文件，那么将会被直接放置在工作台上。
如果需要将.elt的文件直接加到工作台上，则点击
图标，找到相对应的文件夹后，选择QTPart.elt将之加载进来。加载QTPart.elt文件到工作台上之后，效果如图9.13所示。
图9.13 模型加载

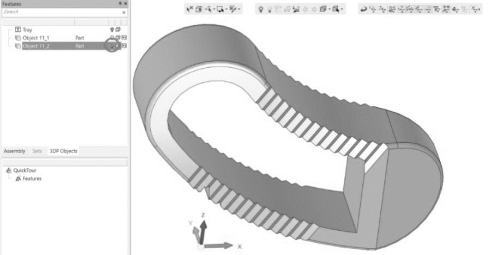

接下来有两个Object（物体），这两个物体是在上一步骤被加载进来的。为何是两个而不是一个？因为一个part文件中可以是N个物体，或者说是一个part文件中可以有无数个实体，它们可以是合并成一个的，也可以是单独分开的。可以通过点亮或熄灭后面的灯泡来进行隐藏或显示的操作。
图9.14 隐藏模型
（3）软件机型设置
打开3DXpert软件，软件初始界面，此时需要设计相应的参数，才可进入下一步操作。
①启动设置向导。在软件左上角处，点击“3D打印设置向导”命令。
②设置对话框参数。在弹出的对话框中，设置打印机，基板，材料，并命好文件名，选择文件目录。
③进入主界面。3D打印设置向导完成后，将进入主界面。
