10.2.1　模型的检查

10.2.1　模型的检查

（1）模型破损原因

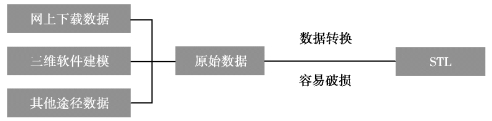

模型数据获取的路径多种多样，可以在网上下载，也可以用三维建模软件进行建模，从而得到模型数据，由于3D打印工艺中，模型数据的格式应为STL，才能对数据进行切片处理，所以所有的数据最后需转换为STL，在数据转换过程中，可能会造成数据破损，所以对数据进行切片处理前，需对数据进行检查，其关系如图10.12所示。

图10.12　破损原因

（2）模型数据检查

1）数据的导入

打开magics软件后，将数据导入的软件中，操作流程：

①在“文件”菜单栏中，点击“加载”，再点击“导入零件”。

②选择文件路径，点击“开启旧档”。

2）数据检查

模型数据检查操作步骤：

①在“修复”工具页中，点击“修复向导”。

②选择左侧“诊断”，再点击右侧的“更新”按钮。（注：诊断页面全部打钩表示模型没有破损。）

（3）破损模型打印结果

打印破损模型时，会大大提高模型打印的失败率，若模型上有一个孔洞，则打印出来的模型表面会出现破损，打印破损模型时，会对设备造成影响，若不及时维护设备，则会导致下一次打印失败。数据破损如图10.13所示。

图10.13　数据破损

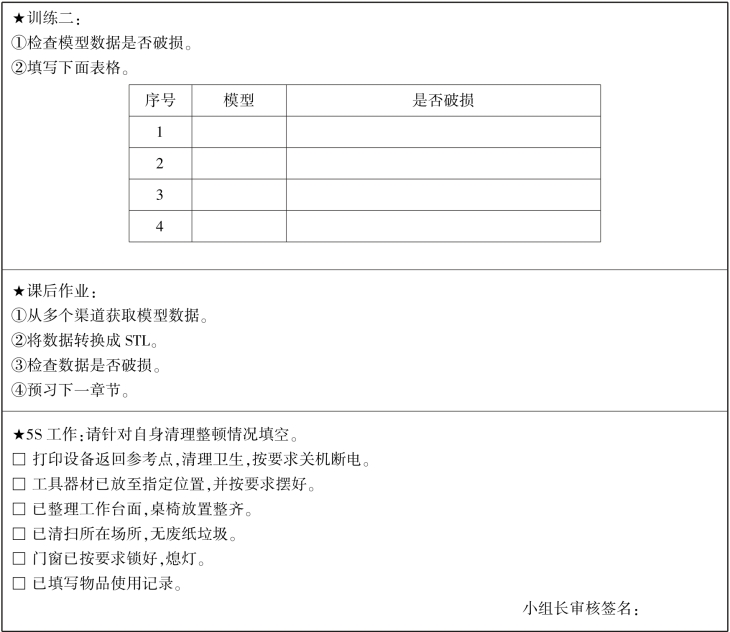

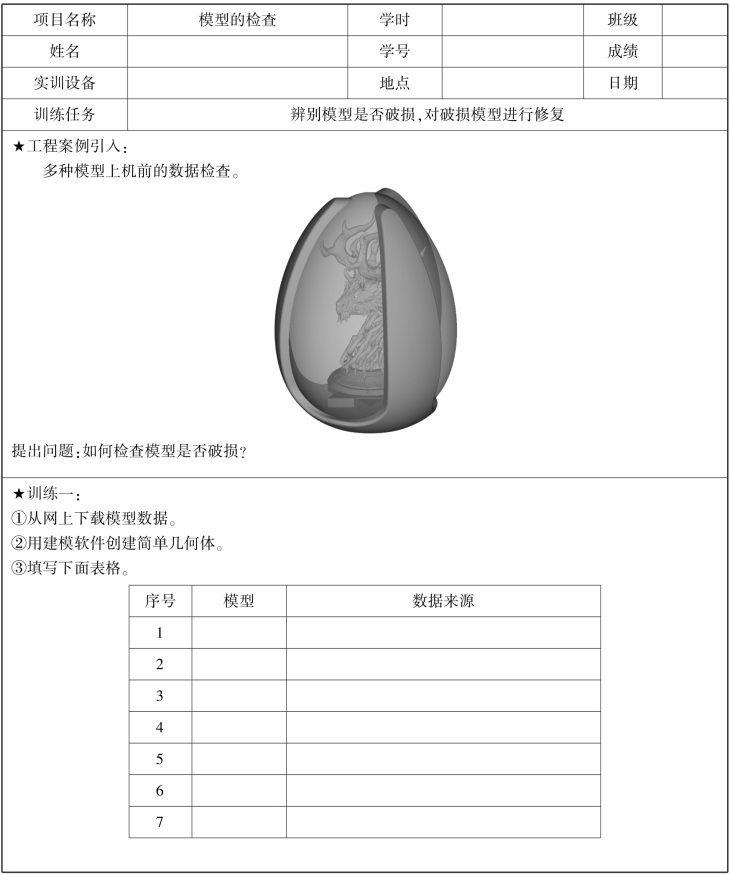

项目单卡
