10.2.3　软件贴图设计

10.2.3　软件贴图设计

（1）贴图的概念

传统3D打印机打印出来的模型一般为白模，为单一的颜色，打印出如图所示效果只能后期上色，但PolyJet设备可以打印彩色模型，但在打印前要进行贴图设计。

贴图设计指的是将图片上的信息附着在模型表面，使模型表面也有图片上相应的信息。

（2）贴图软件

1）Magics软件贴图操作

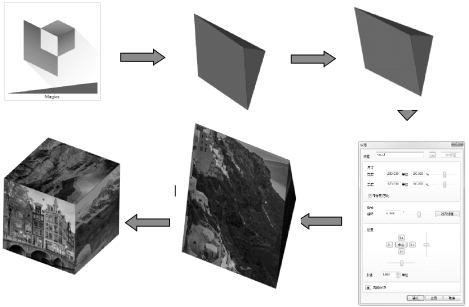

①贴图流程（图10.21）

打开magics；导入模型；按“F6”选中模型的所有面（模型显示为绿色）；在纹理工具栏中选择新纹理；调节参数，点击确定；重复上述操作；导出文件，格式为VRML。

图10.21　贴图流程

②贴图类型

贴图有两种方式，一种是垂直投影，一种是圆柱形投影。

垂直投影是软件根据图片的法相，将图片的颜色按指定矢量投射到模型的表面，如图10.22所示。圆柱形投影是软件将图片颜色均匀的缠绕的模型四周，如图10.23所示。

图10.22　垂直投影

图10.23　圆柱形投影

贴单一的面时，垂直投影效果最佳，贴圆柱形的面时，圆柱形投影效果最佳。

2）其他贴图软件

Magics软件是较为简单的贴图软件，可对一些简单的模型进行贴图，若是一些复杂的模型要进行贴图设计，则需要用到其他的贴图软件，如ZBrush和3D Max（图10.24）。

图10.24　ZBrush、3D Max
