10.2.2　模型壁厚的设计

10.2.2　模型壁厚的设计

（1）模型壁厚的检查

1）模型壁厚测量

模型壁厚测量操作流程如下：在右侧“测量工具页”中（图10.14），点击“厚度”测量；点击模型上任意位置，即可测量此处厚度数值（图10.15）。

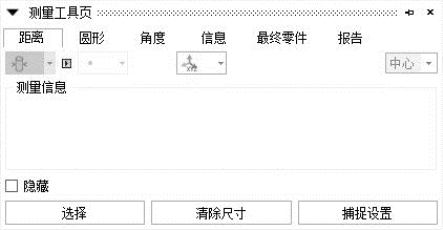

图10.14　测量工具页

图10.15　测量厚度

2）模型壁厚分析

模型壁厚分析操作流程如下：在“分析＆报告”命令栏中（图10.16），点击“壁厚分析”（图10.17），在弹出的对话框中设置好参数。

图10.16　分析报告

图10.17　壁厚分析

（2）模型壁厚的设计

1）模型抽壳处理

模型抽壳操作流程如下：在“工具”命令栏中，点击“镂空零件”；在弹出的对话框中设置好参数，如图10.18所示。

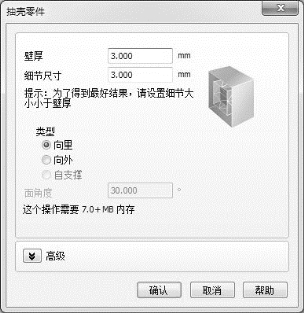

图10.18　抽壳零件

2）打孔处理

模型打孔操作流程：在“工具”命令栏中，点击“打孔”；设置好参数，点击“添加”（图10.19）；点击模型上合适的位置进行打孔。

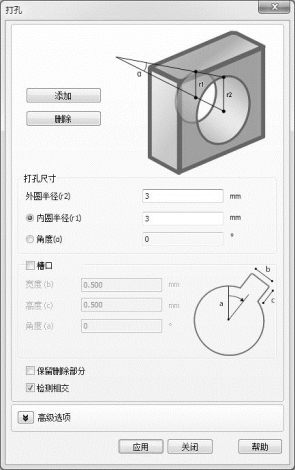

图10.19　打孔处理

（3）模型壁厚大小对打印效果的影响

在PolyJet打印工艺中，由于材料收缩率大，若模型壁厚不均，会导致工件收缩不一致，从而出现模型凹陷情况，若模型壁厚过大，则会导致收缩量过大，从而使模型尺寸偏差较大，所以模型壁厚需均匀，且不能过大，如图10.20所示。

图10.20　壁厚均匀的模仁
