中间梯度法的应用

三、中间梯度法的应用

1.追索岩脉

图2-28是用中间梯度法测得的ρs剖面平面图。图中两条连续的ρs高峰值带是由含铅锌矿的石英岩脉引起的。周围的花岗岩已风化，疏松含水，电阻率较低。图2-29是用中间梯度法追索伟晶岩脉的实例，利用ρs曲线半极值点间的宽度q值算脉顶埋深H（H≈0.5q），求得H为4～5m，与实际相符。

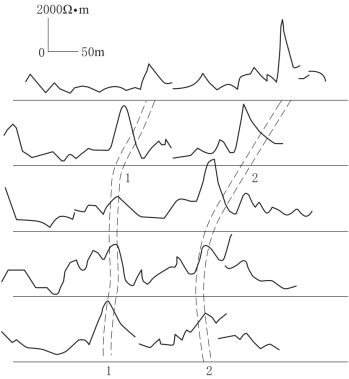

图2-28　用中间梯度法追索石英岩脉（AB=600m，MN=10m）

1—已知石英岩脉；2—新圈定的石英岩脉

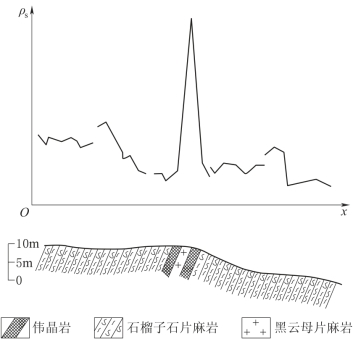

图2-29　伟晶岩脉上的中间梯度法ρs曲线

2.探测地裂缝

在西安市曾用中间梯度法探测地裂缝的分布位置和产状要素，取得良好效果（取AB=30～60m，测点距为0.5～2m）。图2-30表明小寨商场大院中心剖面出现的三个高阻异常（Ⅰ、Ⅱ、Ⅲ）是由未充水（土）地裂缝引起的。经探槽验证，上部为杂填土，下部为黄土，地表下0.4m有三条近直立的地裂缝，宽0.5～2.5cm。深1.5m处黄土曾被错开0.3m[16]。

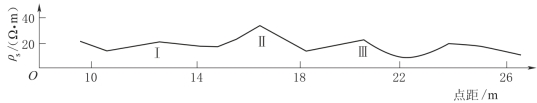

图2-30　西安市小寨商场大院中心剖面图

3.找蚁巢

蚁巢常造在堤坝内，往往引起水库堤坝漏水和塌方。在江西永修、进贤两县用中间梯度法寻找蚁巢，见巢率达60%，取得较好效果。图2-31表明在蚁巢上方中间梯度剖面有高阻异常反应。
