偶极剖面法的应用

偶极剖面法在找矿和追索陡倾断层破碎带和岩性界线时，效果很好。现举两个实例说明。

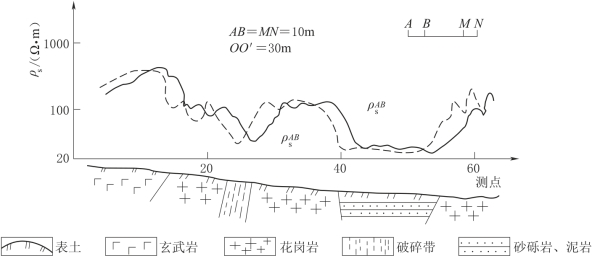

图2-33　黑龙江某地用偶极剖面法追索陡倾分界图

图2-33是用偶极剖面法查明覆盖层下花岗岩中破碎带分布及确定第三系地层与花岗岩分界面的实例。采用AB=MN=10m，点距为10m，OO＇=30m。图中破碎带上ρs曲线反映为低阻，并有明显的正交点，第三系砂砾岩，泥岩的电阻率更低，曲线呈凹槽。根据凹槽两侧ρs曲线上升最陡处可划定它们与花岗岩的分界线[17]。

京广线范家园至汩罗的铁路，地下古代掏金洞穴塌陷而引起路基沉陷，影响正常运营。该地段表土为黏土夹少量砾石，厚1～10m；其下为砂卵石层，含黏性土和金砂，掏金洞位于该层内，埋深为3～6m，洞高1～1.6m，宽0.8～2m，断面呈拱形，无一定方向，地表为低洼地带。为查明路基下暗藏洞穴的分布，曾在几处已知洞穴处做物探试验。洞穴为位于地下水位之上的空洞，电性上应为高阻反应，而砂卵石层胶结紧密亦呈高阻反应。试验中发现对称四极、联合、中梯法装置对高阻洞穴均无明显反应。唯独用偶极剖面法，采用AB=MN=L=2m，OO＇=12m（约为3倍洞穴埋深）所得剖面曲线能获得明显异常（图2-34）。其异常特点是：在洞穴顶部，两条曲线同时出现高阻异常，在异常的前后两端相距OO＇处，各出现一个高阻副异常，呈镜像反应。用偶极剖面法圈定的洞穴地段均被钻探和施工开挖处理所证实。

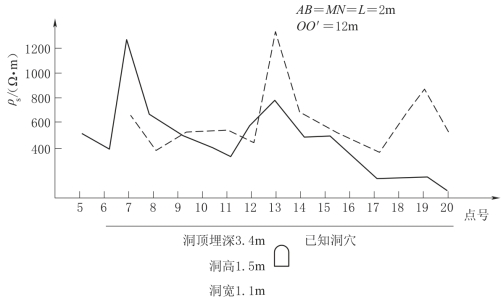

图2-34　用偶极剖面法探查洞穴
