偶极剖面法的装置特点

偶极剖面法是在一剖面线的两边分别排列供电电极A、B和测量电极M、N，一般采用轴向排列（图2-32）。A、B的距离与M、N的距离相等或相近，AB的中点O与MN的中点O＇的距离OO＇称为电极距，由于OO＇大于AB许多倍，所以从观测点上看，由供电电极A、B产生的电场是一电偶极子电场。偶极剖面法的名称由此而来。

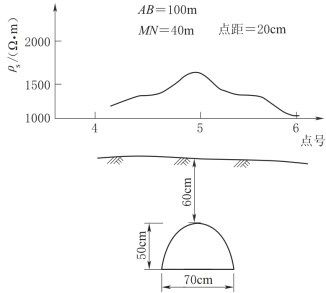

图2-31　蚁巢上的中间梯度法ρs曲线

图2-32　单边偶极剖面法电极排列

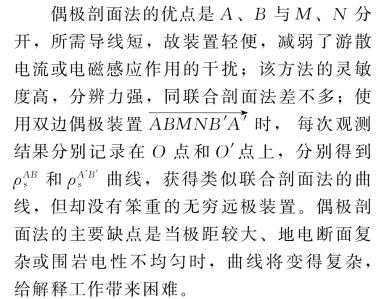

视电阻率的计算公式同前，只是K值的计算式不同，其计算式为K=πna（n+1）（n+2）。曲线的解释方法与联合剖面法类同。
