高密度电阻率仪及工作方法

高密度电阻率仪的基本原理与常规电阻率仪的大致相同，不同的是它增设了数据采集系统，主要包括多电位电极系、电极转换装置和增强型数字电阻率仪。在电极装置的选择上采用多电位电极系，可获得多种常规电阻率法的视电阻率分布，同时对多种电极装置做某些组合排列，可得到电阻率异常的组合拟断面图。测量系统的程控式电极自动转换器由单片机控制做电极自动转换。增强型数字电阻率仪使测量过程按事先编好的程序、给定选取的时间参数对数据进行采集、储存、数字显示及打印输出。

实际工作中，要根据地质资料选择适当的电极距。把所有电极固定在剖面上，用多芯电缆把电极连接到接线盘上，通过测量系统逐极观测。其记录点均在各种装置的中点。其测量值ρs表示在相邻记录点为底边的等腰直角三角形的顶点上[图3-2（a）]。根据需要可用微型计算机和绘图仪绘制ρs剖面图、ρs等值线拟断面图等。ρs拟断面图的纵横坐标均用算术坐标[图3-2（b）]。

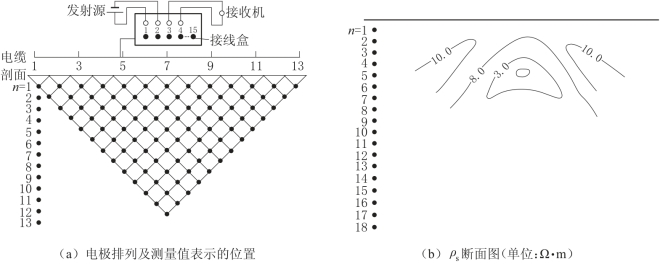

图3-2　工作示意和拟断面图

n—层位，与深度有关，不同的层代表不同的深度
