高密度电阻率法曲线特征

三、高密度电阻率法曲线特征

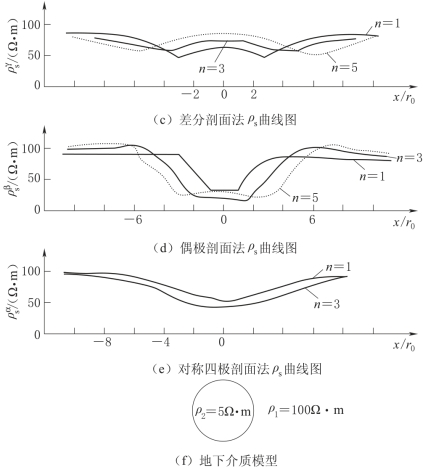

图3-3（一） 低阻球体上高密度电阻率剖面

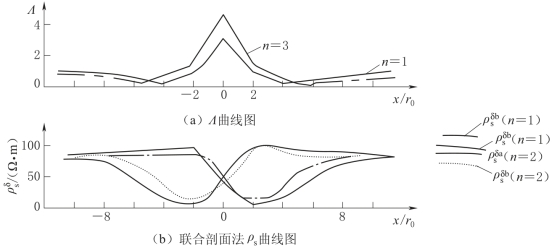

图3-3（二） 低阻球体上高密度电阻率剖面

低阻倾斜板上高密度电阻率法ρs异常特征，与此大同小异，不再赘述。

图3-4为根据基岩起伏建立的一正演模型，模型顶部为第四系冲积物，底部为基岩，电阻率大小分别设为100Ω·m和500Ω·m。

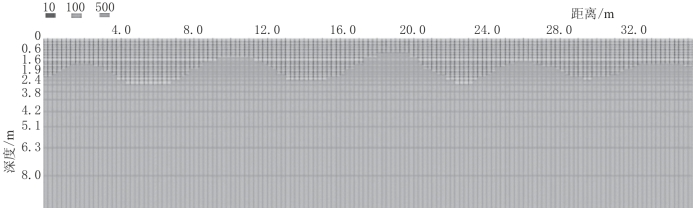

图3-4　基岩起伏界面模型

图3-5为图3-4的模型正演合成地电记录的成像结果。从图3-5可以看出，温纳、偶极和微分三种装置对基岩的起伏均有反映，且极值大小在同一个数量级范围内，以偶极装置最为敏感。图3-6为正演合成地电记录的反演成像结果。由图3-6可以看出，反演结果能很好地还原基岩面的起伏形态，但是反演成像还原的异常体视电阻率和正演拟合模型的真实电阻率有明显差异，反演还原异常体的电阻率比实际拟合模型的电阻率高。对反演成像的地电模型进行正演拟合的数据是收敛的、非发散的，因此反演成像的地电模型能够反映地下地质体的真实地电情况，也就是图3-4的反演成果是地下地质体电性的真实反映。

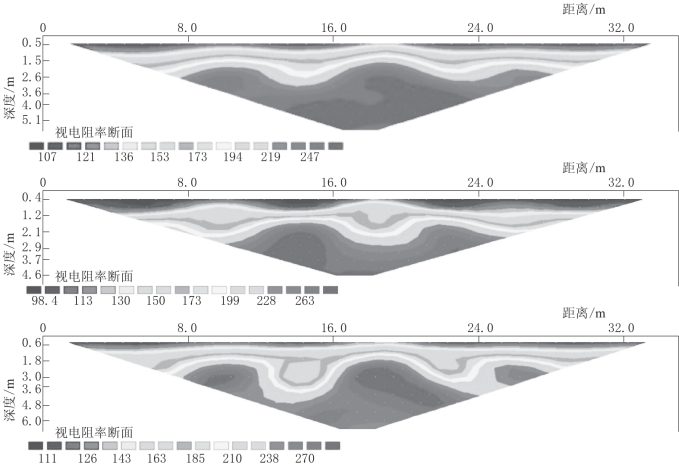

图3-5　三种装置的模型正演结果

（自上而下分别是温纳、偶极和微分装置）

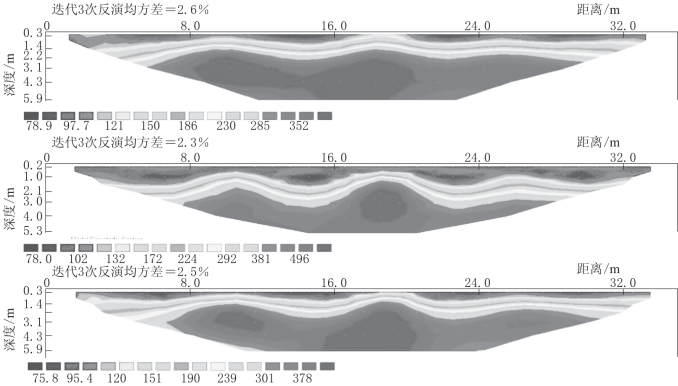

图3-6　三种装置的反演结果

（自上而下分别是温纳、偶极和微分装置）
