四、重力异常图示

为了便于重力异常的解释和推断，通常用各种图件将重力异常的分布和变化规律表示出来，这种图件称为重力异常图。

1.重力异常剖面图

绘制剖面图的方法以测量剖面为横坐标，比例尺为规定的剖面测量比例尺，把测点位置画在横坐标轴上，纵坐标表示重力异常，把相邻点用折线连接。重力异常剖面图是进行重力异常定性及定量解释的重要图件（图9-6）。

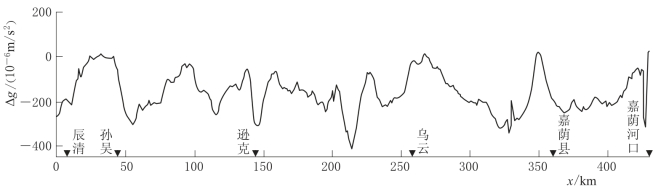

图9-6　黑龙江孙吴—嘉荫河口重力异常剖面

2.重力异常平面图

在平面图上用重力异常等值线表示重力异常分布和变化的图件。在图上标明地物和测点。在每个测点旁标明重力异常值，然后按一定的异常线距用内插法把异常值相等的点连成平滑的曲线——等异常曲线。重力异常平面图是重力勘探的基本图件（图9-7）。

3.重力异常平面剖面图

该图作法与剖面图相同，是把多个重力剖面按照测线的实际位置和方向展布在同一个平面图上，多用于大比例尺重力测量中。

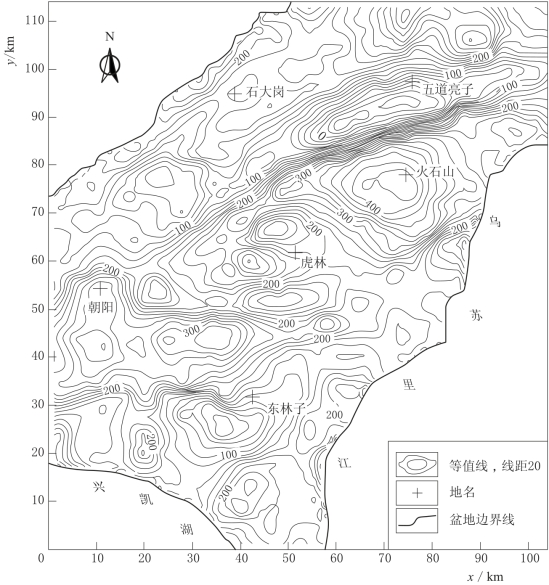

图9-7　黑龙江省虎林盆地重力异常平面图（单位：g.u.）
