第十章　地球物理测井

地球物理测井或钻井地球物理勘探，简称测井、井中物探。它将地球物理勘探方法用于井孔之中，以研究井孔剖面和井孔周围的地质情况。作为地球物理的一门应用技术，地球物理测井已有半个世纪以上的历史。随着科学技术的发展，地球物理测井已经成为石油、煤田普查勘探和开发各个阶段不可缺少的重要手段。在金属矿地质、水文地质以及工程地质工作中，地球物理测井也发挥着越来越大的作用。

依据所利用的岩（矿）石物理性质的不同，地球物理测井可分为电测井、弹性波测井、放射性测井等。

地球物理测井在工程勘察中可用于以下方面：

（1）划分、校验井孔剖面，划分含水层，确定其涂度、厚度，划分咸淡水界面。

（2）研究含水层的有关水文地质参数，如孔隙度、渗透系数、矿化度、地下水流速、流向、涌水量等。

（3）判断岩性，了解风化程度，提供岩石物理参数。

（4）通过对比不同井孔测井资料，了解区域水文地质情况、岩性变化、构造等情况。

（5）研究井内技术情况，如井径、井斜、井温、井壁裂隙溶洞探测等。

测井现场工作如图10-1所示。

地球物理测井的仪器装备一般分为以下三部分：

（1）第一部分为各种地球物理测井共用的仪器装备，主要有：①绞车（带传动装置）；②电缆及电缆头；③吊臂、井口滑轮；④电源设备。

（2）第二部分为地面部分控制部件及记录仪器，用以控制测量，记录地质、地球物理参数。

（3）第三部分为井下仪器和专门收录组件，是专为每一种测井方法所测量的参数而设计的仪器部件。

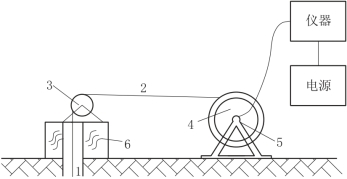

图10-1　测井现场工作图

1—井下仪器或电极系；2—电缆；3—井口滑轮；4—绞车；5—绞车滑轮：6—钻井台木
