5.2.2　机房水平位移

5.2.2　机房水平位移

5.2.2.1　机房前墙走向水平位移

由图5.12和图5.13可知，2017年3月5—30日（工作面开采到皮带的正下方），受采矿和山体滑移的影响，各监测点向左移动；2017年4月6日—11月18日，各监测点开始逐渐向右移动，表明工作面开采到皮带正下方以后再往前开采，机房前墙沿机房走向的水平位移受22618工作面的开采影响要大于山体滑移的影响。另外，各期监测点的水平位移量基本一致，说明机房水平变形的采动损害影响较小。

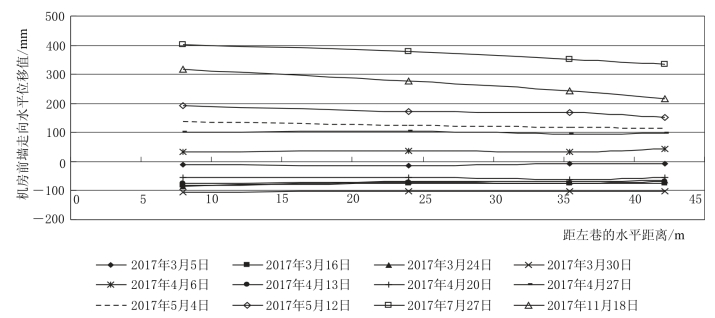

图5.12　机房前墙走向水平位移曲线

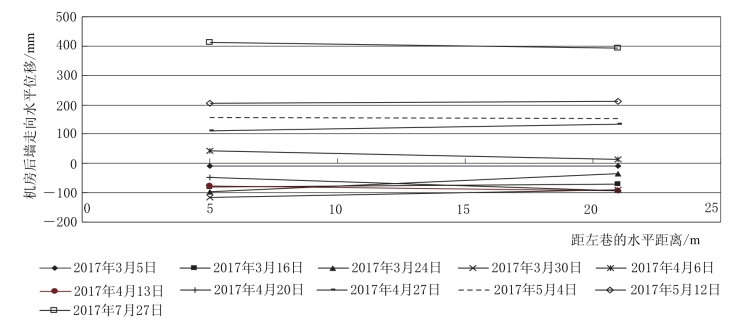

图5.13　机房后墙走向水平位移曲线

5.2.2.2　机房右墙横向水平位移

由图5.14和图5.15可知，2017年3月5—30日（工作面开采到皮带的正下方），受采矿和山体滑移的影响，各监测点向左移动；2017年4月6日—5月12日，各监测点开始逐渐向开采线一侧移动，表明工作面开采到皮带正下方以后再往前开采，机房右墙沿机房横向的水平位移受22618工作面的开采影响要大于山体滑移的影响。另外，各期监测点的水平位移量基本一致，再次表明机房受采动损害影响较小。

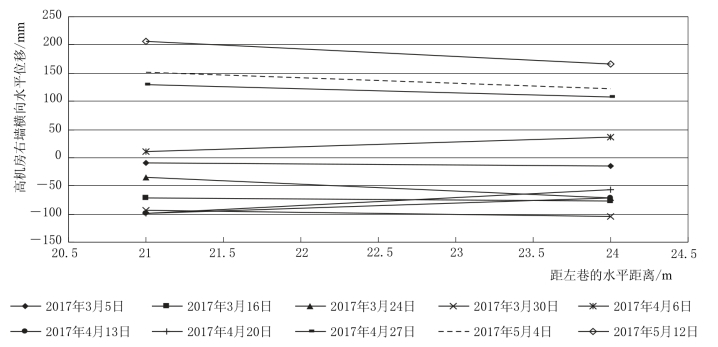

图5.14　高机房右墙横向水平位移曲线

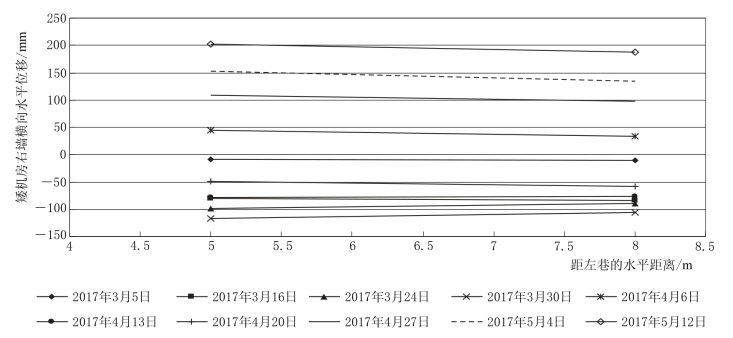

图5.15　矮机房右墙横向水平位移
