5.2.1　皮带头机房沉降监测分析

由图5.9和图5.10机房监测点沉降情况可知，距离22618工作面采空区越近，房屋地基下沉越严重；截至2017年11月18日，机房沿房屋前墙走向的倾斜为5.8mm/m，后墙倾斜为4.1mm/m，最大曲率为0.1×10-3/m；以上数据表明尽管机房基础的曲率较小，没有达到“三下采煤规程”中给定的临界变形值，但其倾斜值已经超过临界值，机房地基下地表的曲率可能已经超过给定的临界变形值，这是由于机房是框架结构，其地基局部必然承受着应力集中现象。机房采动损害现场如图5.11所示。

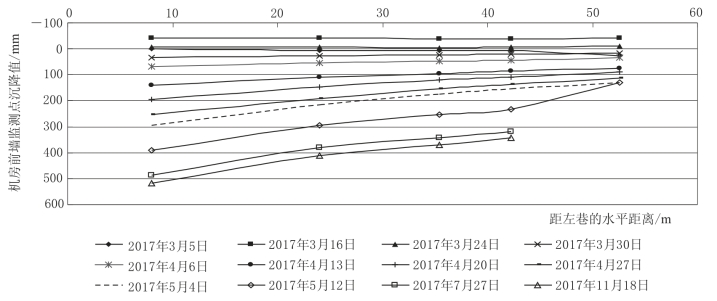

图5.9　机房前墙监测点沉降曲线

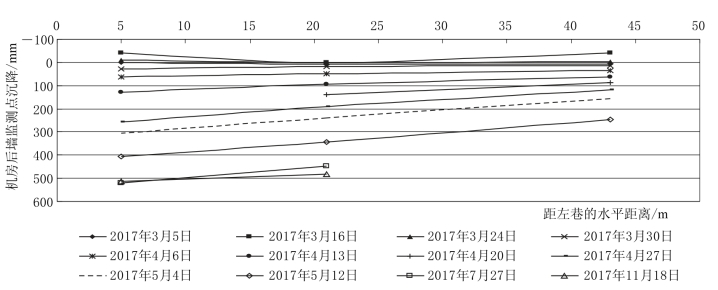

图5.10　机房后墙监测点沉降曲线

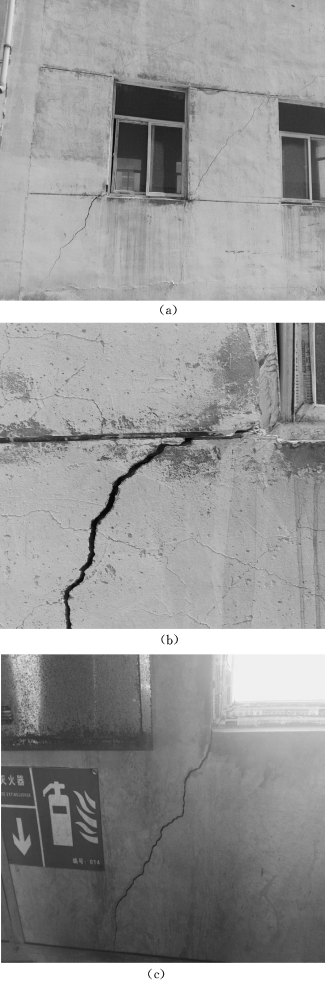

图5.11　机房采动损害现场
