7.4.2 开采到皮带运输走廊正下方时地表移动变形预测
1.下沉

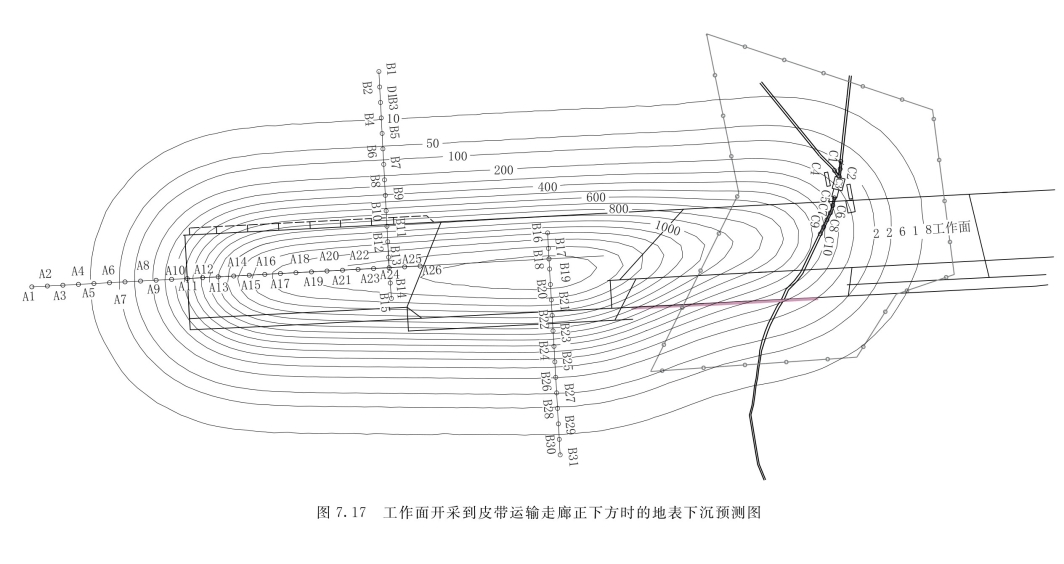

从预测结果来看，工作面开采到皮带运输走廊正下方时，地表最大下沉1500mm，主要分布于采宽180m时的工作面中央，比实测结果略大，这是因为地表下沉还没有达到最终稳定；22618工作面上方皮带运输走廊下方地表最大下沉为490mm左右；皮带头机房遭受100～200mm的下沉；22618工作面轨道巷与皮带交叉处上方地表也遭受最大400mm的下沉。具体情况如图7.17所示。
2.水平移动

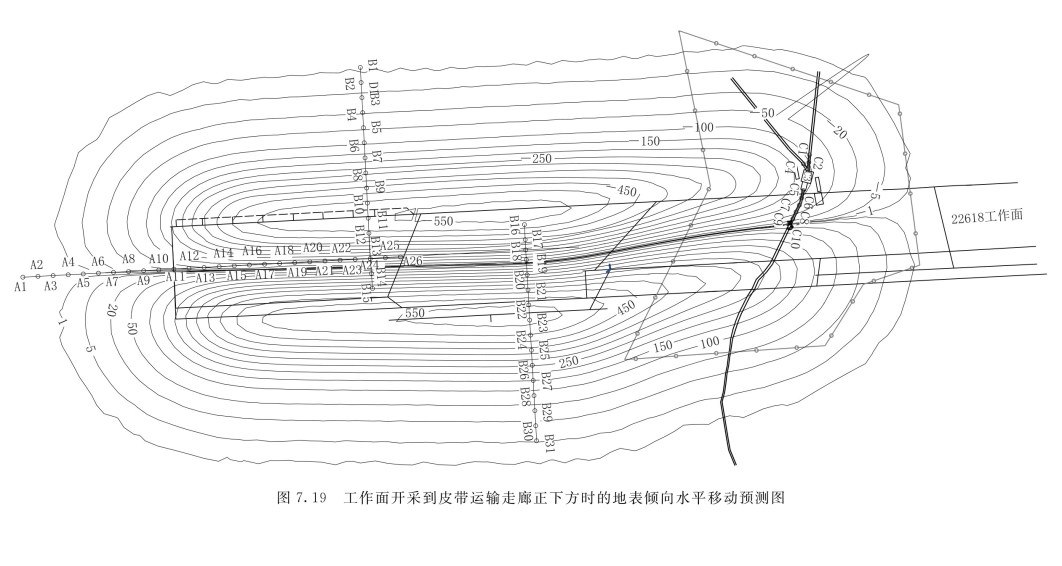

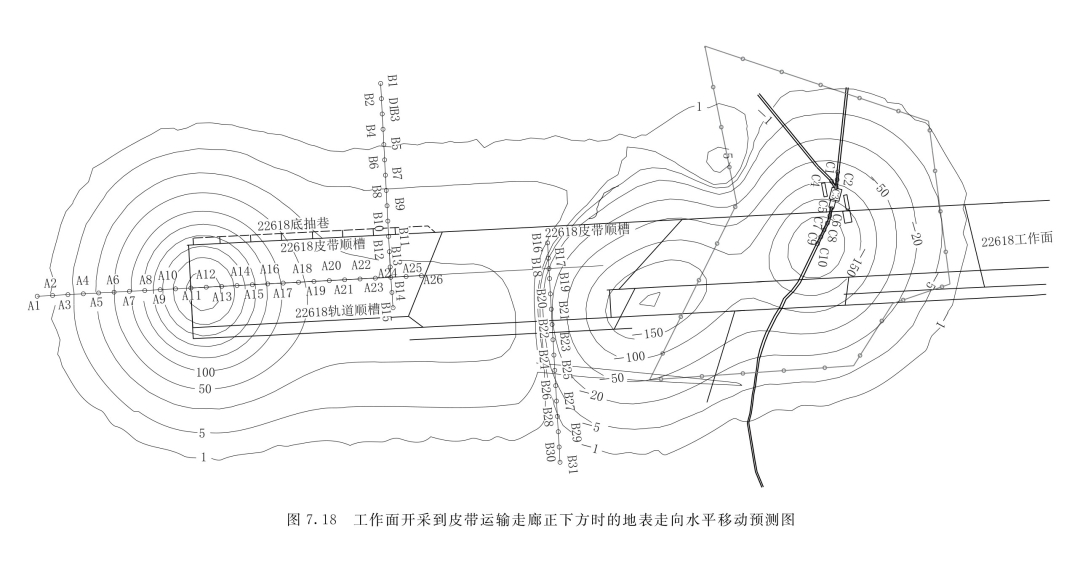

切眼处走向最大正水平移动为350mm，位于开切眼正上方；最大负走向水平移动为-200mm，位于22618工作面中央皮带正下方；皮带遭受的最大走向水平移动为-200mm；皮带头机房地表遭受到的走向水平移动为-100～-200mm，向采空区一侧移动；倾向最大正、负水平移动均达到了550mm，均位于工作面两侧巷道正上方；皮带遭受的最大倾向水平移动为250mm；皮带机房地表遭受到的最大倾向水平移动为-50mm，向工作面采空区一侧移动。具体情况如图7.18、图7.19所示。
3.倾斜
走向最大正倾斜为9mm/m，位于开切眼正上方，走向最大负倾斜为-3.5mm/m，位于皮带正下方地表；皮带头机房遭受-1.5～-3mm/m的向采空区一侧的倾斜；倾向最大正、负倾斜值均达到了9mm/m，均位于工作面两侧巷道正上方；皮带遭受的最大倾向倾斜为3mm/m，位于22620工作面上方；皮带头机房地表遭受-2mm/m左右的倾向倾斜。具体情况如图7.20、图7.21所示。
4.曲率
走向方向位于开切眼一侧的最大正、负曲率均为0.04mm/m2，最大正曲率位于开切眼外侧，最大负曲率位于开切眼内侧；走向方向位于皮带一侧的最大正曲率为0.03mm/m2，位于皮带前方地表，最大负曲率为-0.02mm/m2，位于皮带后方地表；皮带头机房地表遭受到的最大走向曲率为0.02mm/m2；皮带遭受到的最大走向曲率为0.03mm/m2；倾向方向位于最大正、负曲率为0.07mm/m2，均位于工作面两侧巷道正上方；皮带遭受到的最大倾向曲率为0.04mm/m2。具体情况如图7.22、图7.23所示。
5.水平变形
走向方向位于开切眼一侧的最大正、负水平变形均为2.4mm/m，最大正水平变形位于开切眼外侧，最大负水平变形位于开切眼内侧；走向方向位于皮带一侧的最大正水平变形为1.6mm/m，位于皮带前方地表，最大负水平变形为-1.4mm/m，位于皮带后方地表；皮带及其头机房遭受到的最大走向水平变形为1.6mm/m；倾向方向位于最大正水平变形为4mm/m，位于工作面两侧巷道外方，负水平变形达到了-9mm/m，位于保护煤柱前方工作面中央；皮带遭受到的最大倾向水平变形为-2mm/m。具体情况如图7.24、图7.25所示。
