7.4.1 开采到距皮带运输走廊200m处地表移动变形预测
1.下沉

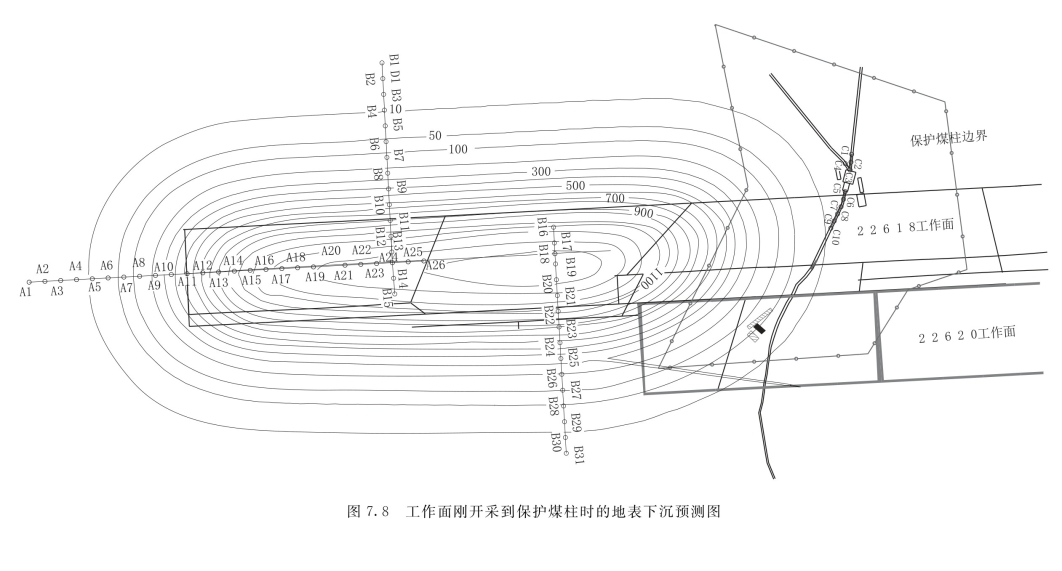

从预测结果来看，工作面刚开采到保护煤柱时，皮带处地表遭受最大下沉为30mm左右，位于22620工作面上方；皮带头机房未遭受下沉影响；22618工作面临22620工作面一侧皮带下方有约50mm长的地表遭受10～20mm下沉；地表最大下沉1500mm，主要分布于采宽180m时的工作面中央，比实测结果略大，这是因为地表下沉还没有达到最终稳定。具体情况如图7.8所示。
2.水平移动

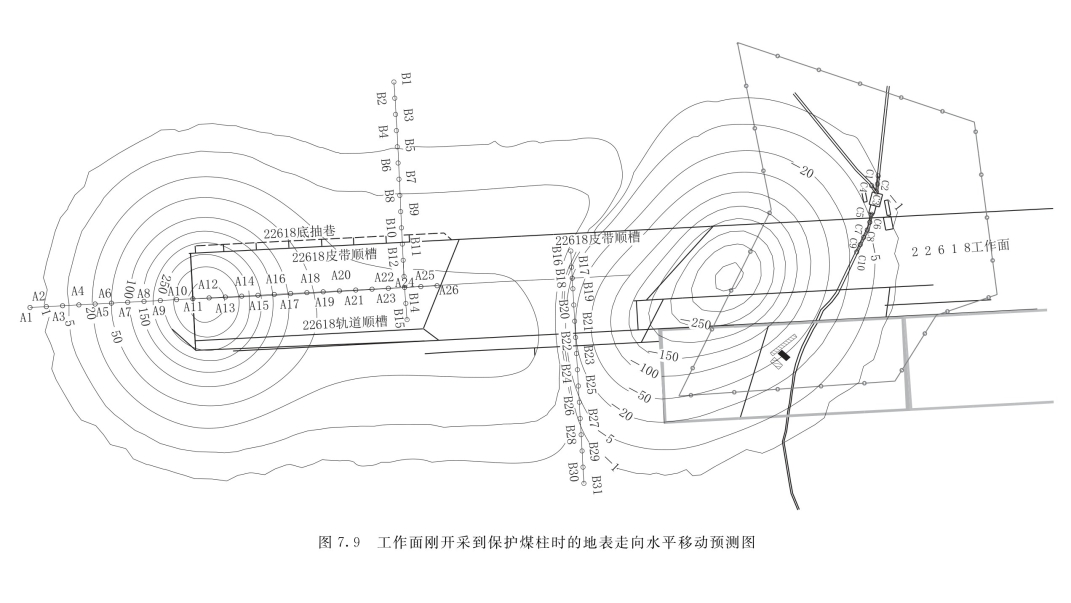

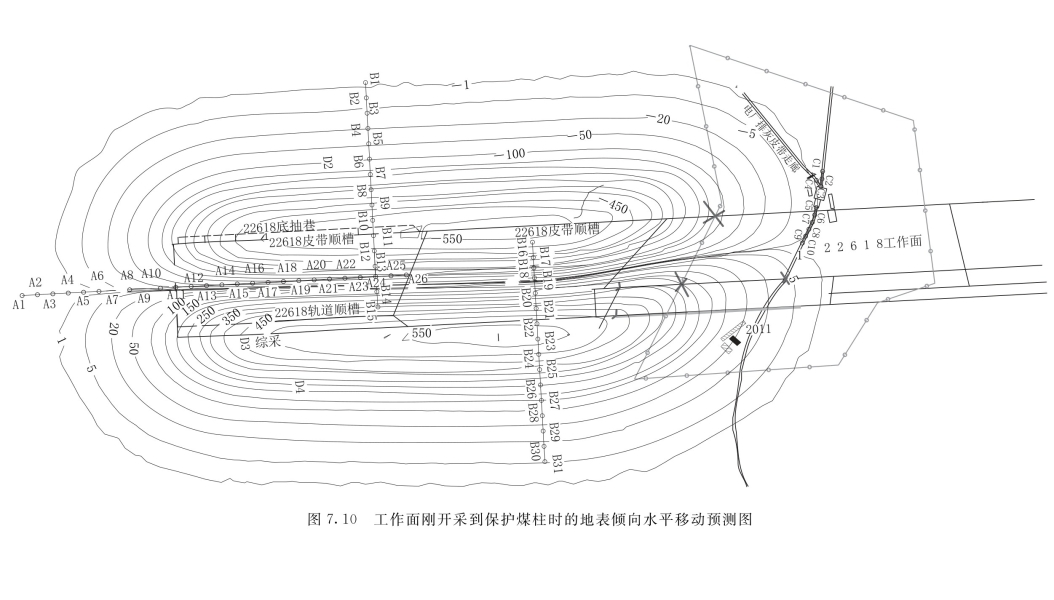

22618工作面上方皮带下方地表最大走向水平移动为-30mm；22620工作面上方皮带下方地表最大走向水平移动约为50mm；皮带头房屋遭受-1～-5mm的水平移动；走向最大正水平移动为350mm，位于开切眼上方地表内、外两侧；最大负水平移动为-350mm，位于保护煤柱线上方地表内、外侧；22618工作面上方皮带下方地表遭受倾向水平移动较小，22620工作面上方皮带下方遭受倾向最大倾向水平移动约为30mm；皮带头机房没有遭受水平移动；倾向最大正、负水平移动均达到了550mm，均位于工作面两侧巷道正上方；具体情况如图7.9、图7.10所示。
3.倾斜

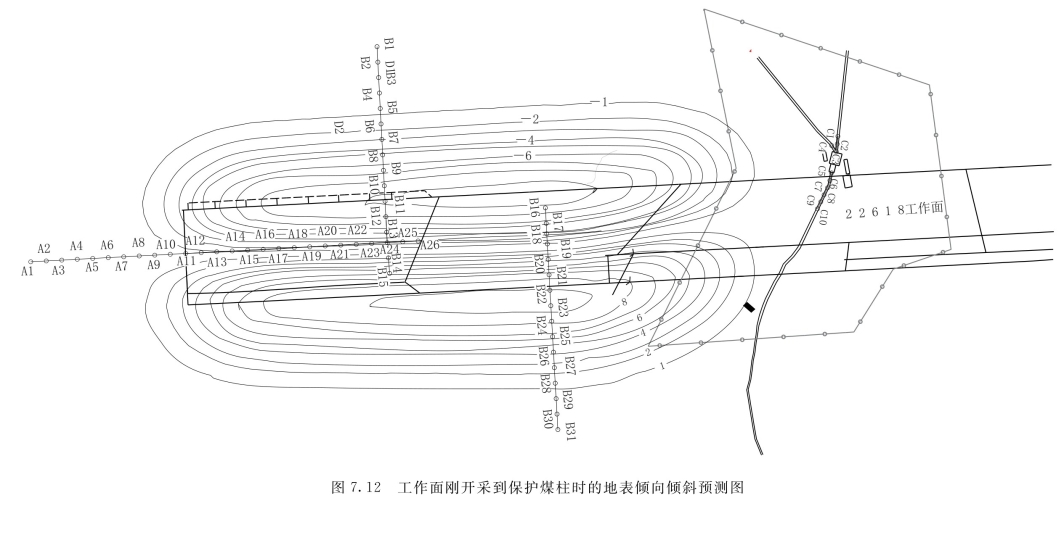

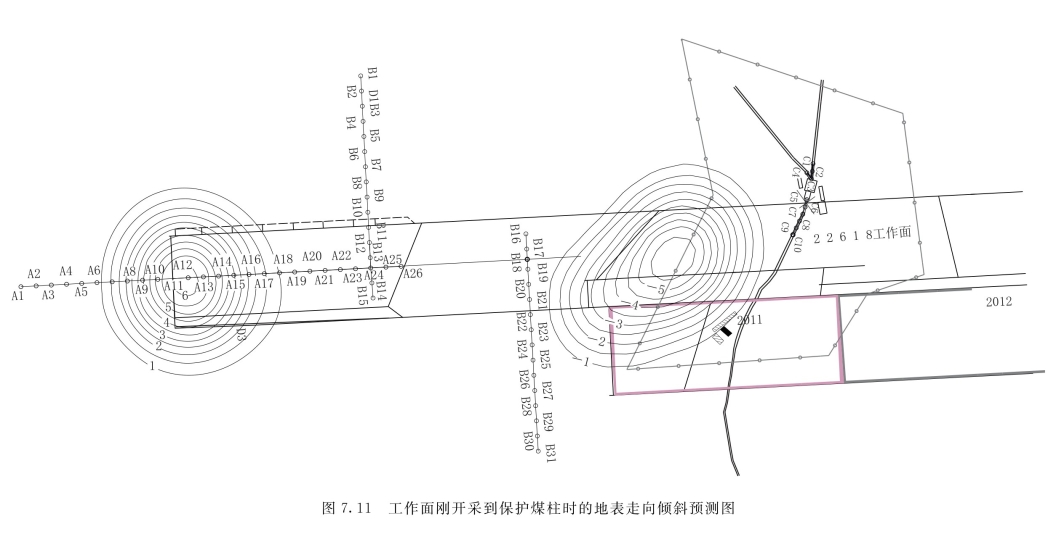

地表倾斜也未波及到皮带运输走廊及皮带头机房。走向最大正倾斜为6mm/m，位于开切眼正上方，走向最大负倾斜为-6mm/m，位于保护煤柱正上方；倾向最大正、负倾斜值均达到了9mm/m，均位于工作面两侧巷道上方。具体情况如图7.11、图7.12所示。
4.曲率
地表曲率也未波及到皮带运输走廊及皮带头机房。走向方向位于开切眼一侧的最大正、负曲率均为0.04mm/m2，最大正曲率位于开切眼外侧，最大负曲率位于开切眼内侧；走向方向位于保护煤柱线一侧的最大正曲率为0.04mm/m2，位于保护煤柱线外侧，最大负曲率为-0.03mm/m2，位于保护煤柱线外侧；倾向方向最大正、负倾曲率均达到了0.09mm/m2，均位于工作面两侧巷道上方外侧。具体情况如图7.13、图7.14所示。
5.水平变形
地表水平变形未波及到皮带运输走廊及皮带头机房。走向方向位于开切眼一侧的最大正、负水平变形均为2.4mm/m，最大正水平变形位于开切眼外侧，最大负水平变形位于开切眼内侧；走向方向位于保护煤柱线一侧的最大正水平变形为2.2mm/m，位于保护煤柱线外侧，最大负水平变形为-1.8mm/m，位于保护煤柱线外侧；倾向方向最大正水平变形均达到了4mm/m，最大负水平变形为-4mm/m。具体情况如图7.15、图7.16所示。
