【数据与结果】

1.观察波形及电压和频率的测量

（1）测试验信号电压UP-P，记录到表2-17。

表2-17　试验正弦信号电压数据记录表

（2）测出示波器后端试验信号正弦波周期、频率。选择不同时基因数（Time/div）大小，以改变屏上显示波形个数，将相关数据填入表2-18。记下该信号频率理论值f理=_________Hz。

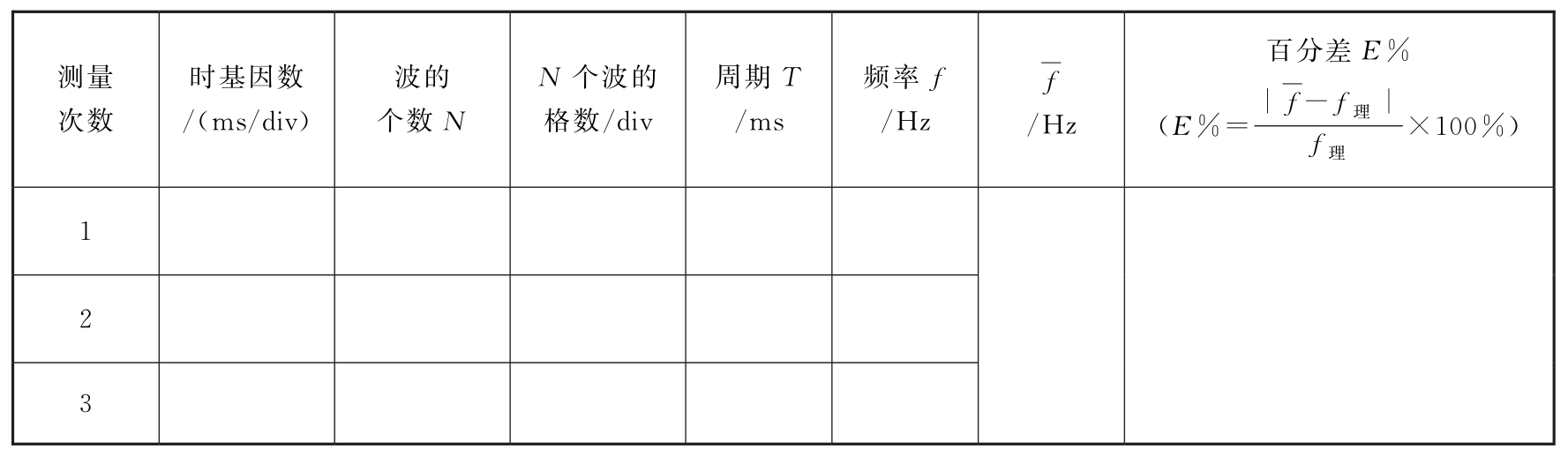

表2-18　试验正弦信号频率数据记录表

2.绘出所观察到的各种频率比的李萨如图形并求试验信号频率（参考值约500Hz）

依次改变信号发生器的输出频率fx，根据要求调出李萨如图形，求fy。将相关数据填入表2-19。

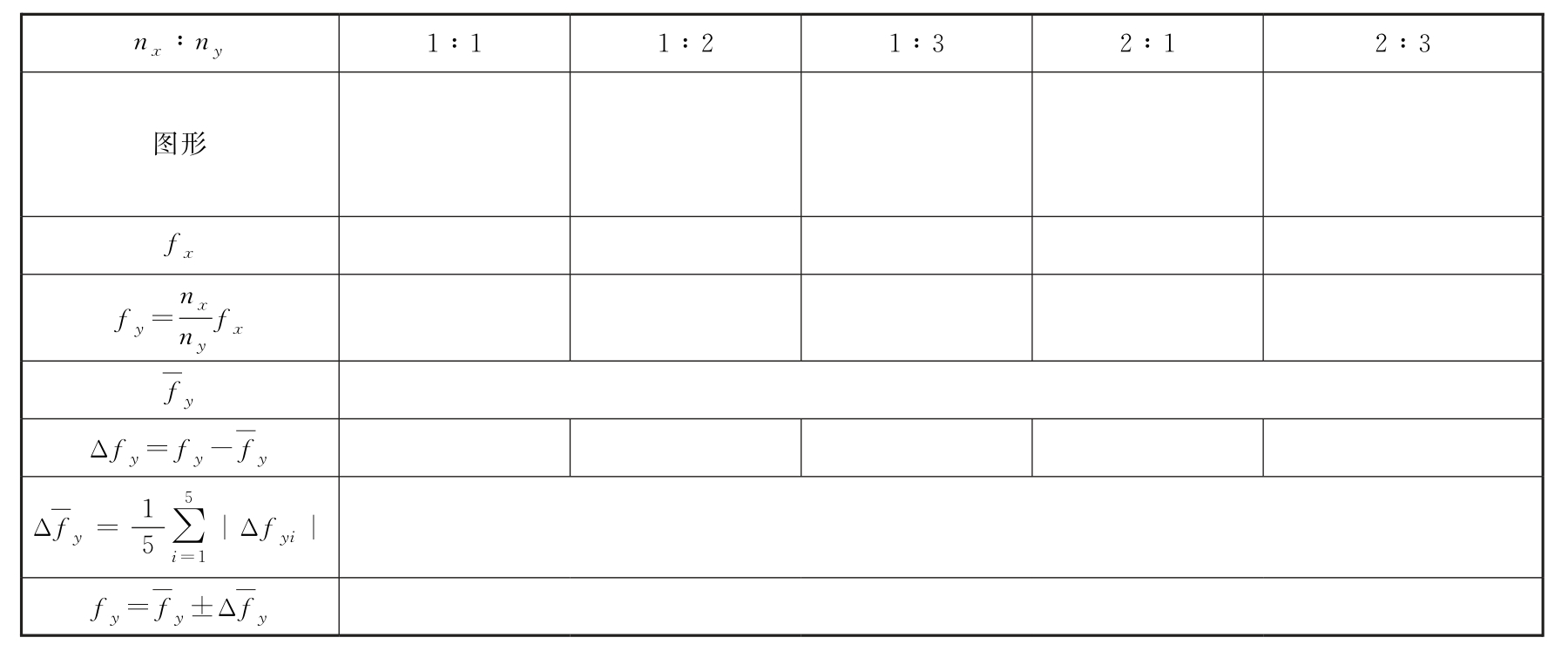

表2-19　不同李萨如图形测正弦信号频率数据表　（频率单位：Hz）

注 表2-19中用平均偏差近似表示标准偏差或不确定度，是一种简化处理方法。
