【附录】
1.DF4321C示波器面板分布图及功能（图2-36）

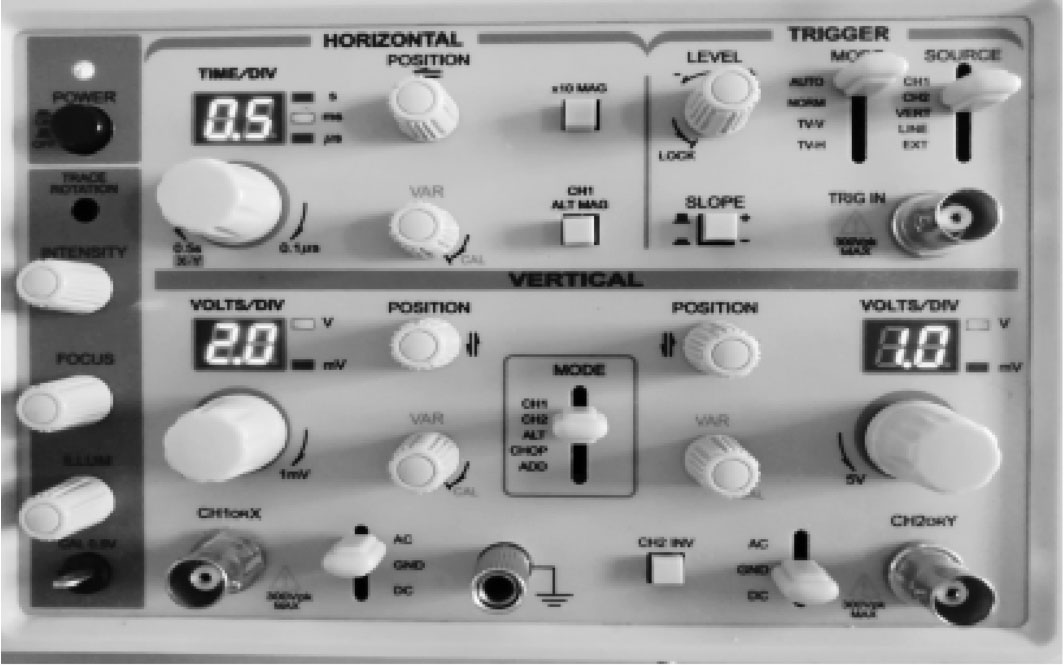

图2-36 DF4321C示波器面板分布图
2.DF4321A 示波器面板分布图及功能（图2-37）

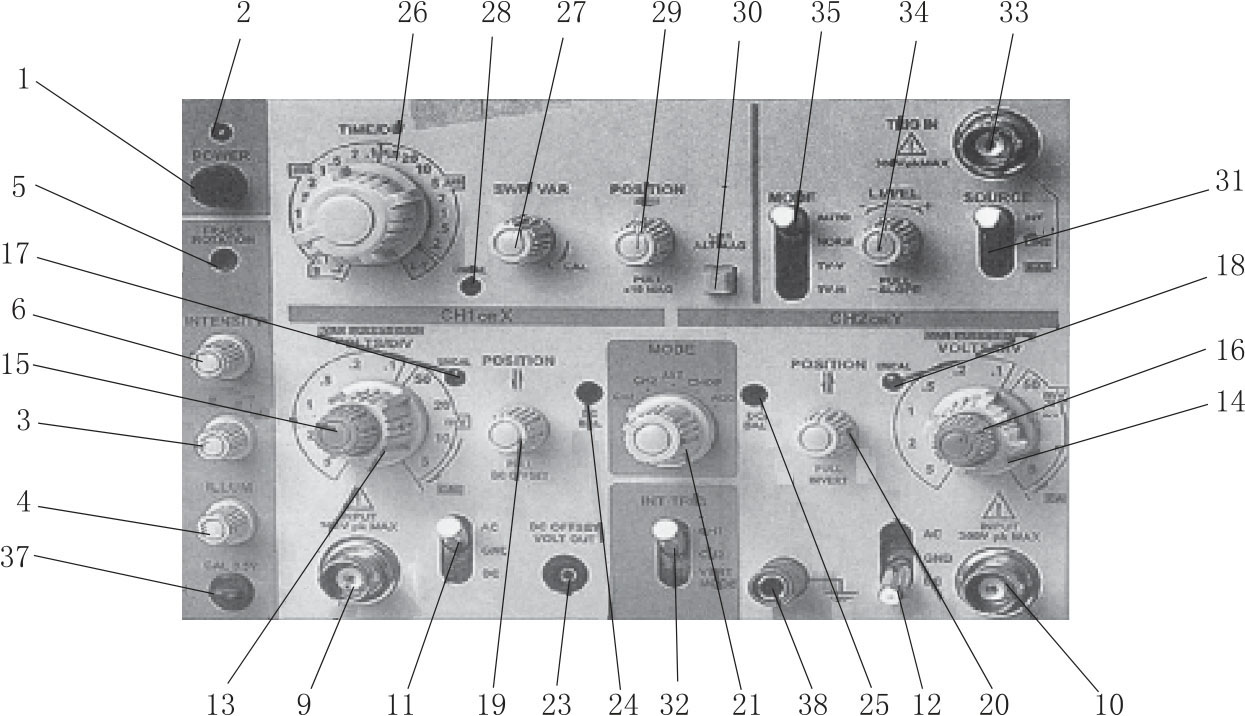

图2-37 DF4321C示波器面板分布图
面板控制键作用说明见表2-20。

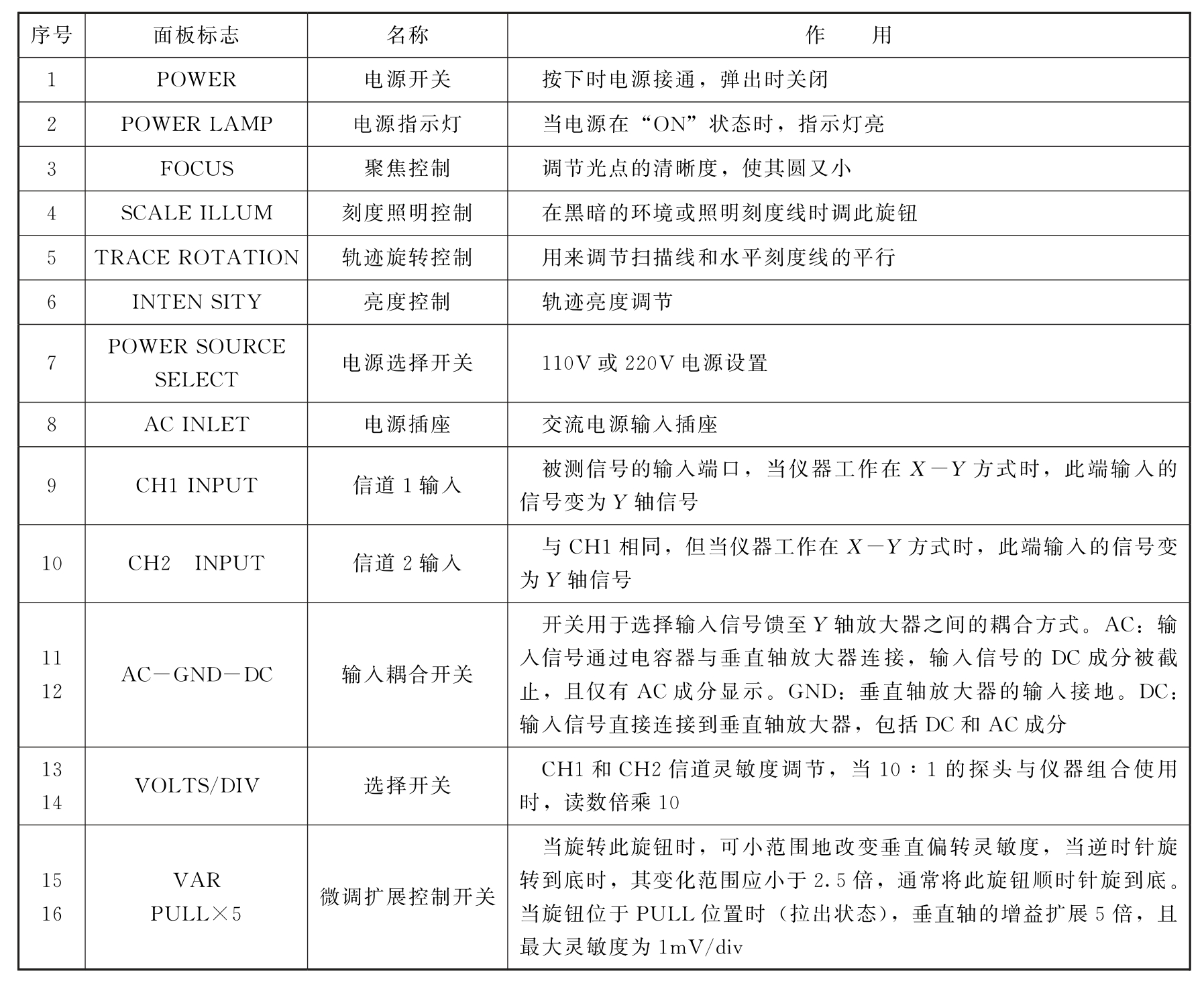

表2-20 DF4321A示波器面板控制键作用说明

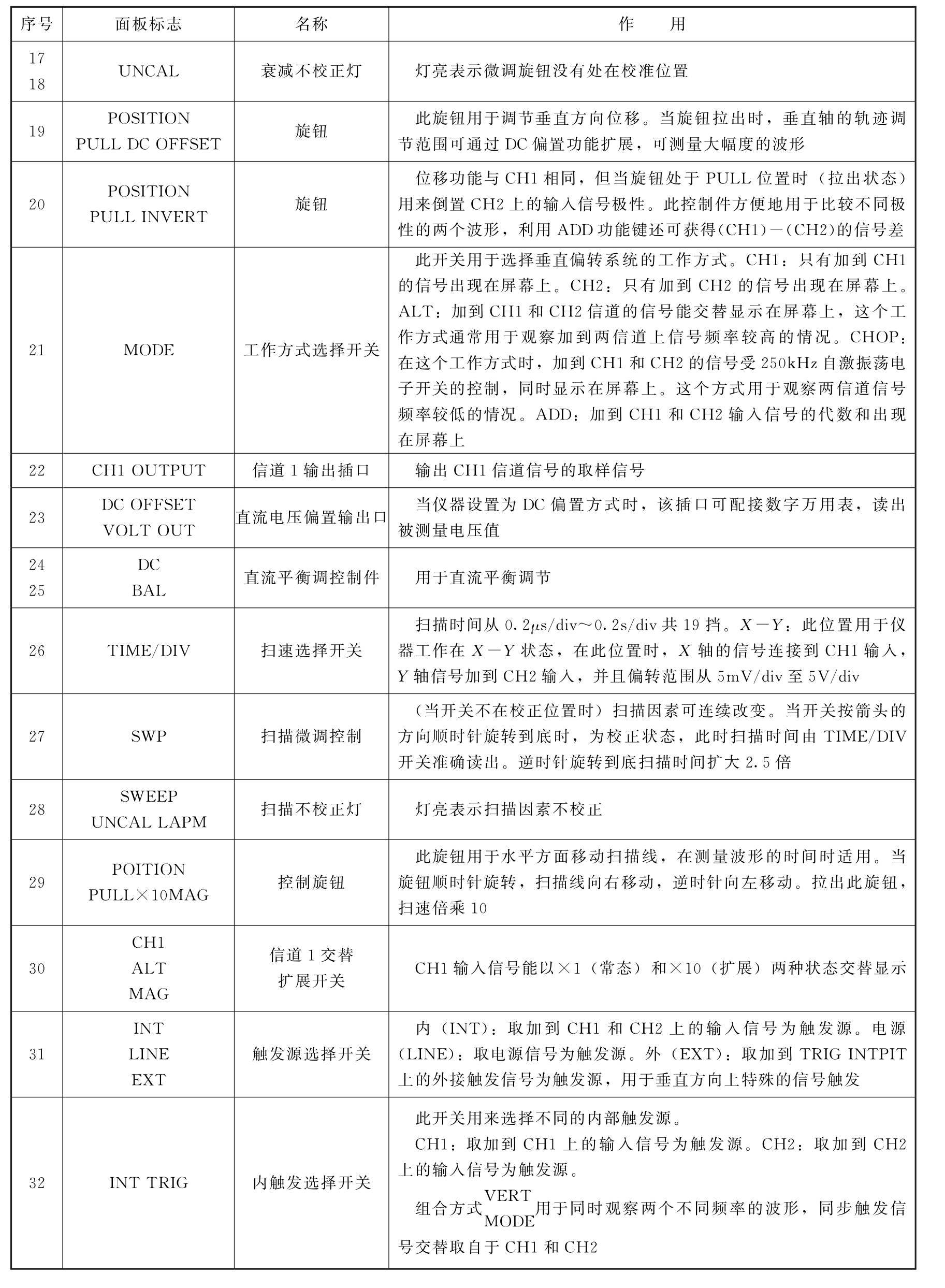

续表
续表
注 图2-37中缺少7、8、22、36、39～44标注，因为这些功能键都在示波器背后。
3.ET3325函数信号发生器面板分布图（图2-38）

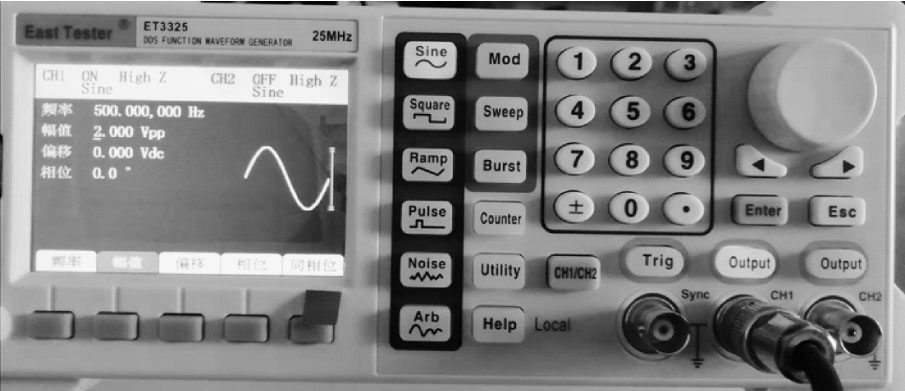

图2-38 ET3325函数信号发生器面板分布图
4.UTG 7025B函数信号发生器主要参数及基本特征（图2-39）

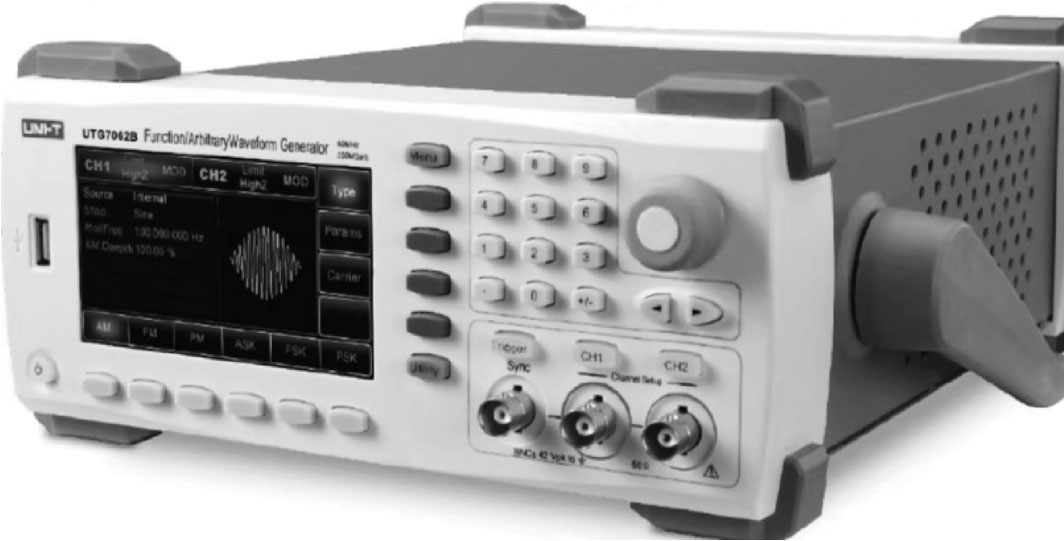

图2-39 UTG 7025B函数信号发生器
（1）主要参数。
1）输出波形：正弦波、方波、斜波、脉冲波、噪声、直流DC、任意波形。
2）输出频率范围：正弦波：1μHz～25MHz，方法：1μHz～5MHz。
3）频率稳定度：2ppm。
4）任意波：1μHz～5MHz。
5）斜波：1μHz～400KHz。
6）采用先进的DDS技术、双通道等性能独立输出。
7）内置7位高精度、宽频带频率计、频率范围：100mHz～200MHz。
8）USB Device和USB Host接口，支持U 盘存储。
9）输出幅值（高阻）：2mVpp～23Vpp之间连续可调。
10）输出阻抗：0Ω～1MΩ 之间连续可调。
11）输出幅值误差在±1%左右。
12）垂直分辨率：14bit，采样率：125MS/s。
13）模拟数字调制类型：AM、FM、PM、ASK、FSK、PSK、PWM。
14）显示4.3英寸WVGA（480×272）TFT 液晶屏，同时显示两路频率、幅值信息。
15）支持10W 功率输出模块。
16）支持NeptuneLab实验系统综合测试平台。
（2）基本特征。
1）通道数：A/B两通道，且等性能。
2）波形特性：具有7种标准波形，48种内置任意波形。
3）输出波形：正弦波、方波、斜波、脉冲波、噪声、直流DC、任意波形。
4）LCD：4.3″TFT LCD，WVGA（480×272）。
5）频率特征：正弦波（1μHz～25MHz），方波（1μHz～5MHz），脉冲（500Hz～5MHz）。
6）分辨率：1μHz。
7）输出特性：（0～10MHz）1mVpp～11.5Vpp，（10MHz～25MHz）1mVpp～5Vpp（50Ω）。
