【附录】
CCD密立根油滴仪
1.仪器结构
仪器主要由油滴盒、CCD 电视显微镜、电路箱、监视器等组成。
油滴盒是个重要部件，加工要求很高，其结构如图3-14所示。在油滴盒外套有防风罩，罩上放置一个可取下的油雾杯，杯底中心有一个落油孔及一个挡片，用来开关落油孔。

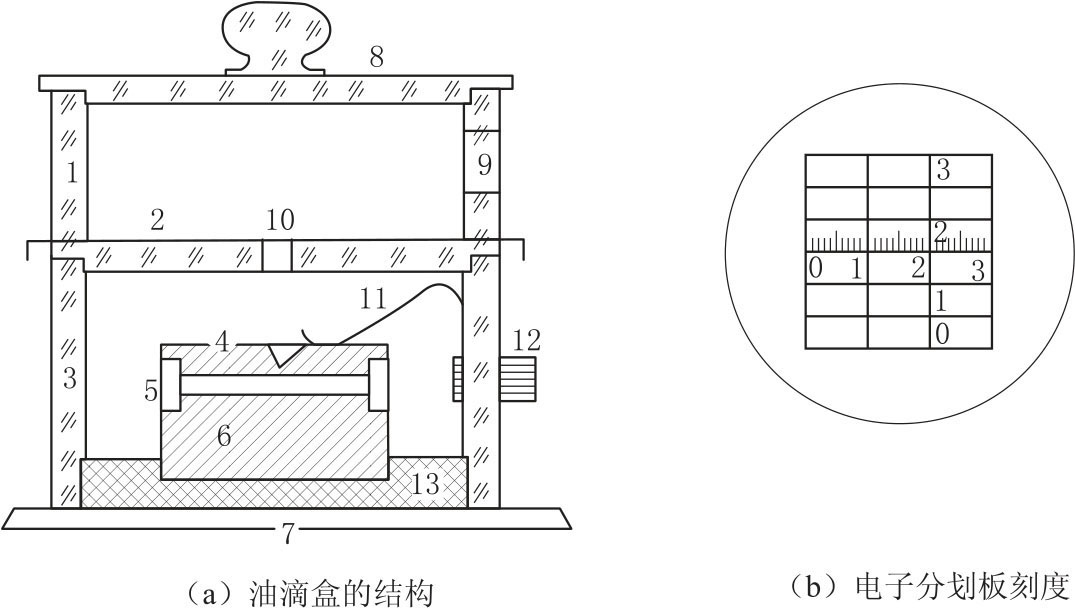

图3-14 油滴盒
1—油雾室；2—油雾孔开关；3—防风罩；4—上电极板；5—胶木圆环；6—下电极板；
7—底板；8—上盖板；9—喷雾口；10—油雾孔；11—上电极板压簧；12—电源孔
在照明座上方有一个安全开关，当取下油雾杯时，平行电极就自行断电。在上电极上方有一个可以左右拨动的压簧，注意，只有将压簧拨向最边上位置，方可取出上极板。这一点也与一般油滴仪采用直接抽出上极板的方式不同，为的是保证压簧与电极始终接触良好。
照明灯安装在照明座中间位置，照明光路与显微光路间的夹角增为150°～160°，油滴像特别明亮。MOD-5B油滴仪采用了带聚光的半导体发光器件，使用寿命长，为半永久性。
CCD电视显微镜的光学系统是专门设计的，体积小巧，成像质量好。由于CCD 摄像头与显微镜是整体设计，无须另加连接圈就可以方便地装上拆下，使用可靠、稳定、不易损坏CCD 器件。
电路箱体内装有高压产生、测量显示等电路。底部装有三只调平手轮，面板结构见图3-15。由测量显示电路产生的电子分划板刻度，与CCD 摄像头的行扫描严格同步，相当于刻度线是做在CCD 器件上的，所以，尽管监视器有大小，或监视器本身有非线性失真，但刻度值是不会变的。
由于空气阻力的存在，油滴是先经一段变速运动然后进入匀速运动的。但这变速运动时间非常短，小于0.01s，所以可以看作当油滴自静止开始运动时，油滴是立即匀速运动的。运动的油滴突然加上原平衡电压时，将立即静止下来。
2.主要技术指标
平均相对误差：＜3%。
平行极板间距离：5.00mm±0.01mm。
极板电压：“+、0、-”可选，DC0～700V 可调。
提升电压：200～300V。
数字电压表：0～999V±1V。
数字毫秒计：0～99.99s±0.01s。
电视显微镜：总放大倍数30×（9″监视器、标准物镜）。

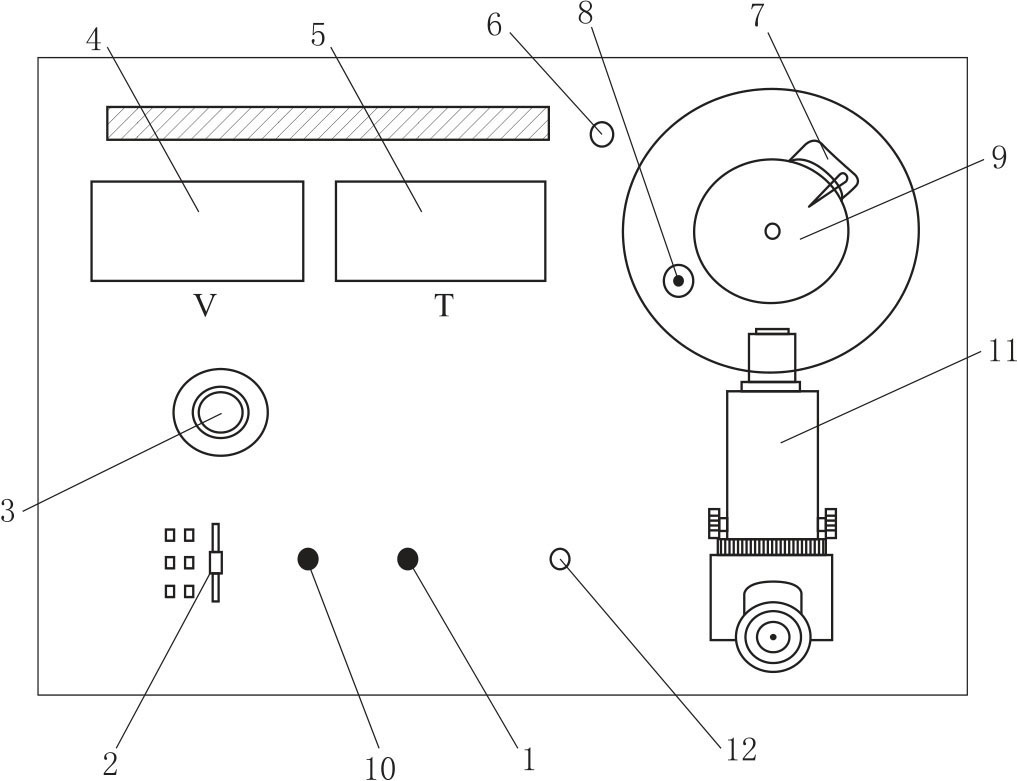

图3-15 油滴仪面板图
1—电源开关按钮；2—功能控制开关；3—平衡电压调节旋钮；4—数字电压表；5—数字秒表；
5—视频输出插座；7—照明灯室；8—水泡；9—上下电极；10—秒表清零键；
11—显微镜；12—CCD视频输入和电源
划板刻度：垂直线视场5mm，分六格，每格值0.5mm。
电源：0～220V、50Hz。
