DH-SJ5型温度传感器实验装置

1.概述

DH-SJ5型温度传感器实验装置（图4-2）是以分离的温度传感器探头元器件，单个电子元件，以九孔板为实验平台来测量温度的设计性实验装置。该实验装置提供了多种测温方法，自行设计测温电路来测量温度传感器的温度特性。实验配有铂电阻Pt100、热敏电阻（NTC和PTC）、铜热电阻Cu50、铜-康铜热电偶、PN 结、AD590和LM35等温度传感器。本实验装置采用智能温度控制器控温，具有以下特点。

（1）控温精度高、范围广，加热所需的温度可自由设定，采用数字显示。

（2）使用低电压恒流加热、安全可靠、无污染。加热电流连续可调。

（3）本仪器提供的是单个分离的温度传感器，形象直观，给实验带来了很大的方便，可对不同传感器的温度特性进行比较，更易于掌握它们的温度特性。

（4）采用九孔板作为实验平台，提供设计性实验。

（5）加热炉配有风扇，在做降温实验过程中可采用风扇快速降温。

（6）整体结构设计新颖，紧凑合理，外型美观大方。

2.主要技术指标

（1）电源电压：AC220V±10%（50/60HZ）。

（2）工作环境：温度0～40℃，相对湿度小于80%的无腐蚀性场合。

（3）控温范围：室温～120℃。

（4）温度控制精度：±0.2℃。

（5）分辨率：0.1℃。

（6）控制方式：先进的PID 控制。

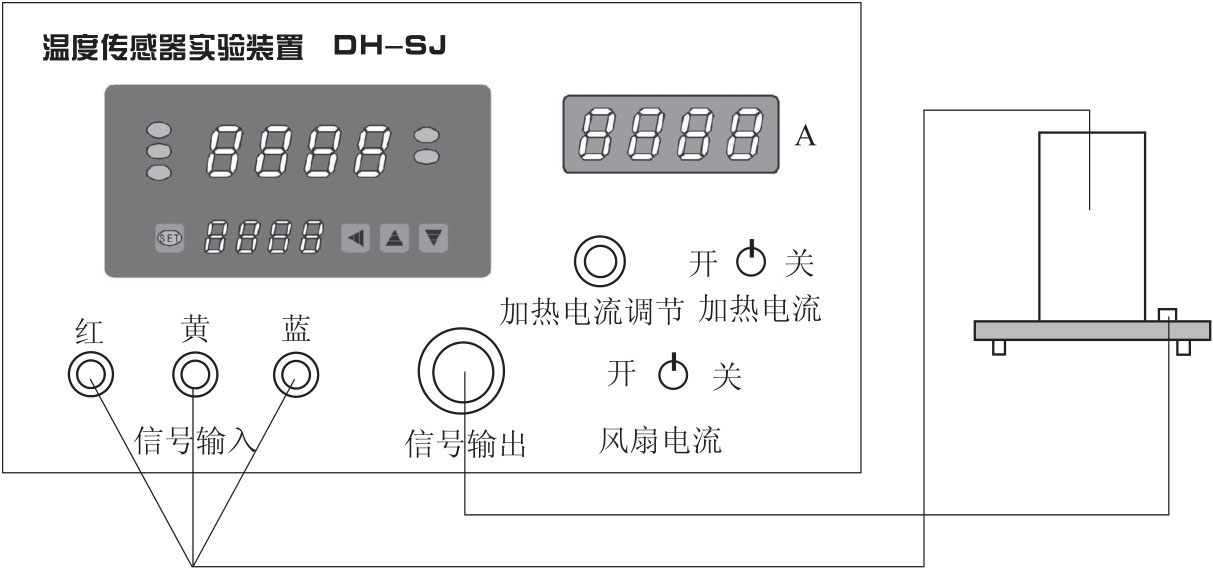

3.温控仪与恒温炉的连线（图4-2）Pt100的插头与温控仪上颜色对应的插座相连接。红→红；黄→黄；蓝→蓝。
