【附录3】

电桥法测电阻的原理

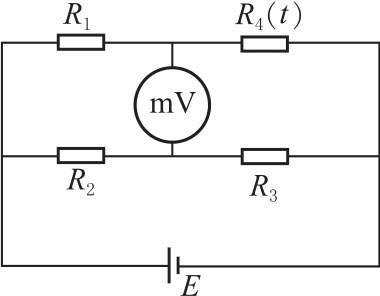

图4-3　电桥原理图

如图4-3所示，设电桥供电电源电压为E，四个桥臂电阻分别为R1、R2、R3和R4（t），其中R1、R2为电阻，R3为电阻箱，而R4（t）为传感元件，如铂电阻、铜电阻、热敏电阻等，其阻值随温度t 而变化。若R1R3≠R2R4（t），则电桥桥路上有电压Uo（t）输出，大小可用数字毫伏表显示。R4（t）在加温过程中电阻值随温度而变化，所以要不断调节电阻箱R3，使直流电压表（200mV）示值为0 或接近0时立即记录电阻箱R3的值，由R1、R2、R3计算R4（t）的值。实验中R1、R2电阻元件可用数字万用表测量。Uo（t）=0 即电桥平衡，有
