【提示与注意事项】
1.信号源采用正弦波输出
对RC、RL、RLC 电路的稳态特性采用正弦波。
注意：仪器采用开放式设计，使用时要正确接线，不要短路功率信号源，以防损坏。
2.RC串联电路的幅频特性和相频特性研究
（1）幅频特性。选择正弦波信号，保持其输出幅度不变，分别用示波器测量不同频率时的UR、UC，可取C=0.022μF，R=1kΩ，也可根据实际情况自选R、C 参数。用双通道示波器观测时可用一个通道监测信号源电压，另一个通道分别测UR、UC，但需注意两通道的接地点应位于线路的同一点，否则会引起部分电路短路，作RC 串联电路的幅频特性图。
（2）相频特性。将信号源电压U 和UR分别接至示波器的两个通道，可取C=0.022μF，R=1kΩ（也可自选）。从低到高调节信号源频率，观察示波器上两个波形的相位变化情况，可用李萨如图形法观测，并记录不同频率时的相位差，作RC 串联电路的相频特性图。
注意下式为同频率的李萨如图形的椭圆方程，可以计算相位差。
3.RL 串联电路的幅频特性和相频特性研究
测量RL 串联电路的幅频特性和相频特性与RC 串联电路时方法类似，可选L=10mH，R=1kΩ，也可自行确定，作RL 串联电路的幅频特性和相频特性图。
4.RLC 串联电路的幅频特性和相频特性研究
自选合适的L 值、C 值和R 值，用示波器的两个通道测信号源电压U 和电阻电压UR，计算Q 值。
（1）幅频特性。保持信号源电压U 不变（可取UPP=5V），根据所选的L 值和C 值，估算谐振频率，以选择合适的正弦波频率范围。从低到高调节频率，当UR的电压为最大时的频率即为谐振频率，记录下不同频率时UR的大小，作RLC 串联电路的幅频特性图。
（2）相频特性。用示波的双通道观测U 的相位差，UR的相位与电路中电流的相位相同，观测在不同频率下的相位变化，记录下某一频率时的相位差值，作RLC 串联电路的相频特性图。
5.RLC 并联电路的幅频特性和相频特性研究（选做内容）
按图4-14进行连线，注意R 为电感的内阻，它的值可用欧姆表测量，选取L=10mH、C=0.022μF、R'=1kΩ。也可自行设计选定。注意R'的取值不能过小，计算Q 值。作RLC并联电路的幅频特性和相频特性图。

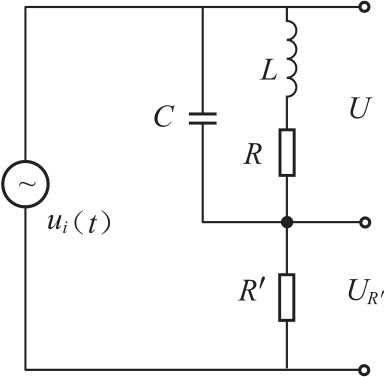

图4-14 RLC 并联电路
（1）幅频特性。保持信号源的U 值幅度不变（取UPP为4V），测量U 和U'R的变化情况。
（2）相频特性。用示波器的两个通道，测U 与U'R的相位变化情况。自行确定电路参数。
