4.2.4　太阳能电池阵模型

4.2.4　太阳能电池阵模型

太阳电池片通过一定的串并联形式成阵，可以构成太阳电池阵模型来使用。

1）简介

太阳电池阵模型，以太阳能电池（SolarCell）为基础，通过将SolarCell的参数进行参数辨识、标定等方法建立，接收光照、热等信息，并产生电功率输出给负载。

2）原理与模型

太阳能电池阵是由一定数量的太阳能电池片依照设计需要串并联组合而成的。太阳能电池阵模型以4.2.1节提到的三结砷化镓太阳电池模型（SolarCell）为基础，通过参数辨识和标定的方法来模拟串并联方式，建立太阳能电池阵模型，太阳能电池阵模型如图4-9所示。太阳能电池阵中太阳电池的串并联个数通过组件参数来设置，如图4-10所示。

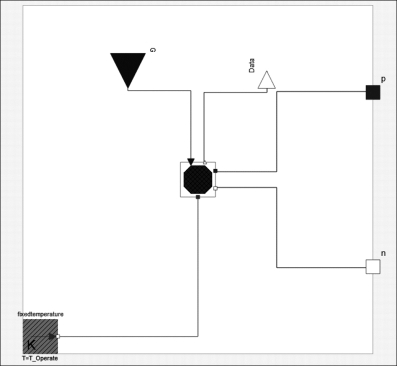

图4-9　太阳能电池阵模型

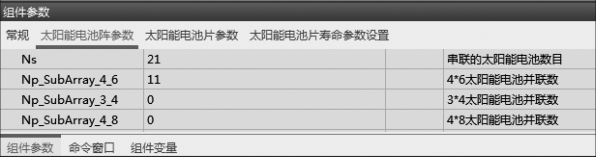

图4-10　太阳能电池阵中电池片的串并联参数设置

3）参数信息

（1）设计参数，见表4-10。

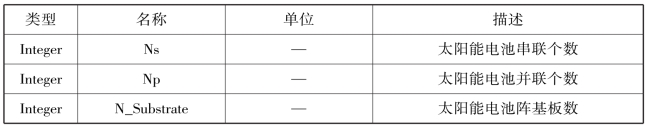

表4-10　设计参数

（2）型号参数，见表4-11。

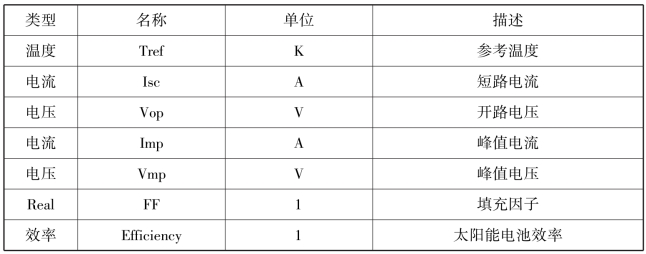

表4-11　型号参数

（3）电路参数（内部参数），见表4-12。

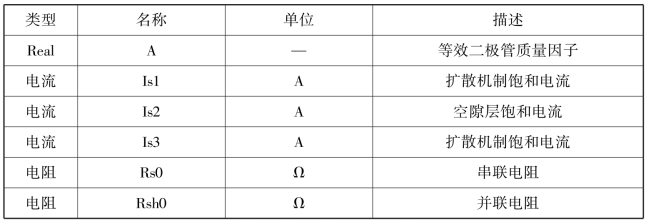

表4-12　电路参数

4）接口信息

（1）输入接口，见表4-13。

表4-13　输入接口

（2）输出接口，见表4-14。

表4-14　输出接口

（3）物理双向接口，见表4-15。

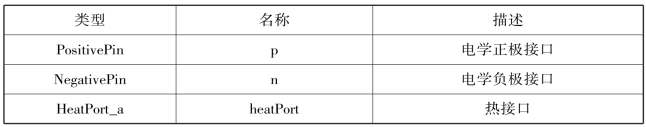

表4-15　物理双向接口
