5.1.2　系统层模型

如图5-2所示，系统层模型描述的是电源系统与其他用电分系统整体的供配电关系，描述整体行为特征，而并不关注设备内部的细节，太阳电池、蓄电池、PCDU设备只定义抽象的一对供电接口，并且相应的模型调用系统层的设备模型。

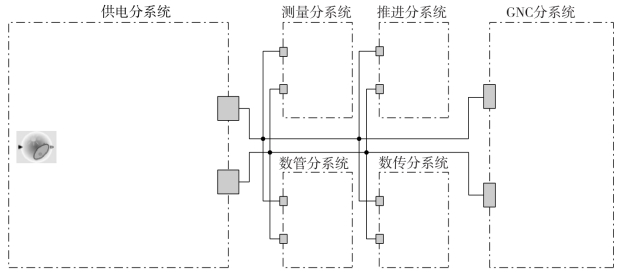

图5-2　系统层模型

基于系统仿真模型，可根据飞行程序、轨道光照、姿态和遮挡、设备功耗等情况，仿真计算型号全任务周期当圈（当圈轨道周期）和多圈（各圈轨道周期）的能量平衡情况。
