5.1.3　设备层模型

如图5-3所示，设备层模型描述设备的组成模块的行为特征，而并不关注电路元器件的具体表现。

对于太阳电池阵：支持生成太阳能电池阵单机测试模型，可配置环境参数（轨道、光照条件等）、太阳能电池阵参数（单体串并联数目和单体的工作参数）、负载功率等，通过仿真可实时反映太阳电池阵输出功率情况。

对于蓄电池组：支持生成蓄电池组单机测试模型，可配置充放电开关、蓄电池参数（单体的初始容量和放电深度、单体串并联方式）、负载功率和太阳能电池阵相关参数等，通过仿真可实时反映蓄电池组充放电电量情况。

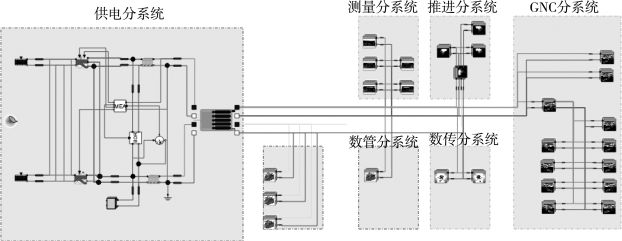

图5-3　设备层模型

对于功率调节与配电设计仿真：支持生成功率调节与配电设计单机测试模型，可配置环境参数、太阳能电池阵参数、蓄电池参数、负载功率参数等，通过仿真实时反映S3R/S4R电路分级调制（供电/充电/分流）、BDR工作情况、配电开关通断情况及负载功率情况。
