6.3.1　系统设计概况

“嫦娥五号”探测器是我国首个地外天体无人采样返回探测器，由轨道器、返回器、着陆器和上升器组成，构型示意图如图6-35所示。在轨飞行共经历主动段、地月转移段、近月制动段、环月段、动力下降段、月面工作段、月面上升段、交会对接段、环月等待段、月地转移段、再入回收段共11个飞行阶段。探测器电源系统组成如图6-36所示，包括轨道器电源子系统、返回器电源子系统、着陆器电源子系统和上升器电源子系统，主要涉及轨道与光照条件、太阳电池电路、功率调节与配电单元（含电源控制器、配电器）、蓄电池组和负载模型的建立。

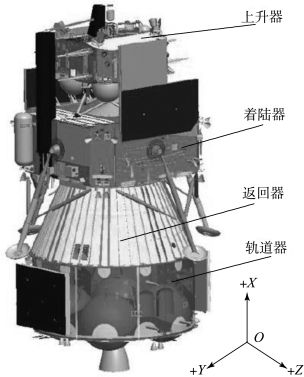

图6-35　探测器构型示意图

本小节将以上升器电源子系统为例，介绍“嫦娥五号”探测器电源系统的仿真。

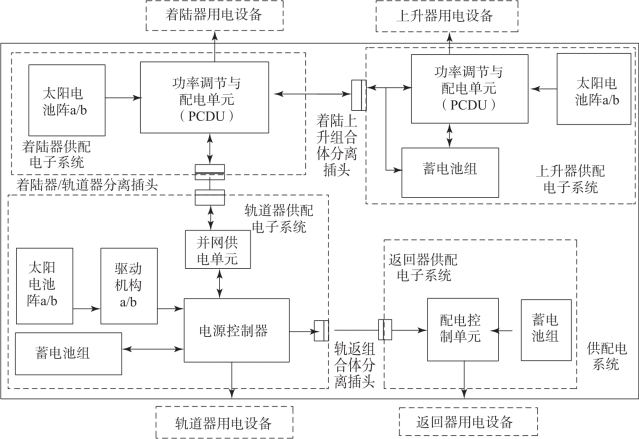

图6-36　电源系统组成框图
