5.4　典型应用

5.4　典型应用

本节以星载嵌入式计算机的典型功能模块为例，介绍基于接口电路开展功能模块设计方法与接口功能实现方式。

星载嵌入式计算机的典型功能模块主要接收并解析输入的遥控指令数据，根据要求对外输出OC门指令，并返回模块自身遥测。典型功能模块由FPGA控制电路、OC门指令输出接口电路、RS-422接口电路、上电复位电路、二次电源电路和时钟电路组成。指令模块原理图如图5- 47所示。

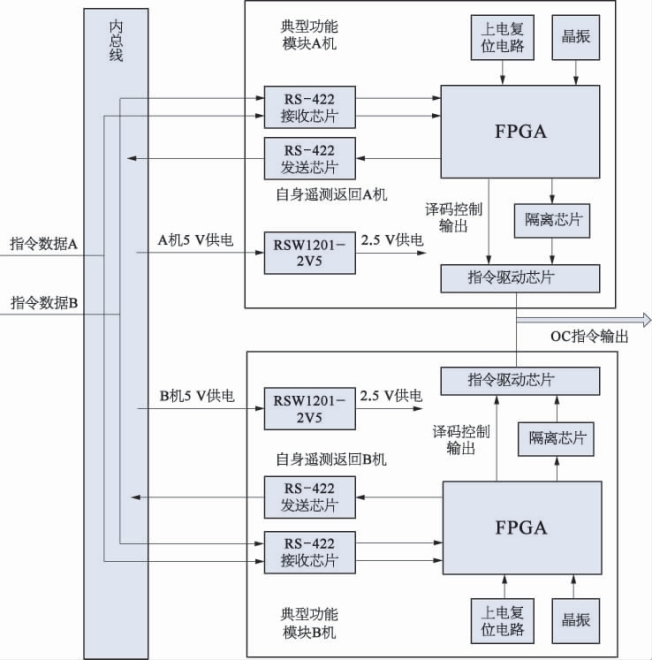

图5-47　指令模块原理图

1）供电接口

典型功能模块接收由内总线提供二次电源的5 V电压，模块内部通过二次转换产生模块内需要使用的2.5 V电压。典型功能模块中的各芯片5 V输入端设计保护电阻，输入接口芯片电源处设计有防冷机倒灌电路。

2）RS-422输入接口

典型功能模块从内总线接收1路RS-422串行数据，根据数据类型进行判断，完成OC指令输出或返回模块本板遥测数据（表5- 3）。

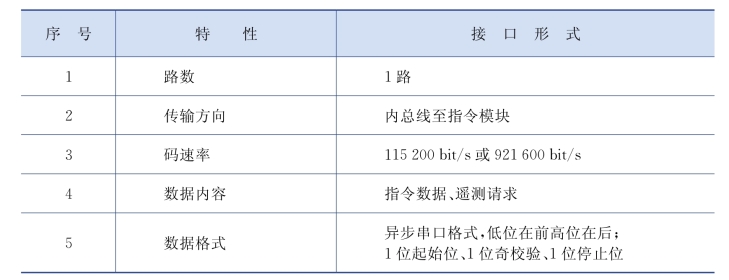

表5-3　指令模块RS-422输入接口

3）RS-422输出接口

典型功能模块向内总线输出1路RS-422串行数据，用于返回本板遥测数据（表5- 4）。

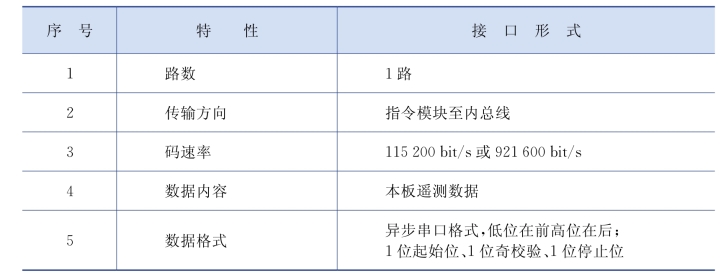

表5-4　指令模块RS-422输出接口

4）OC指令输出接口

典型功能模块对外输出80路OC指令，实现对外部模块、单机的OC指令控制（表5-5）。

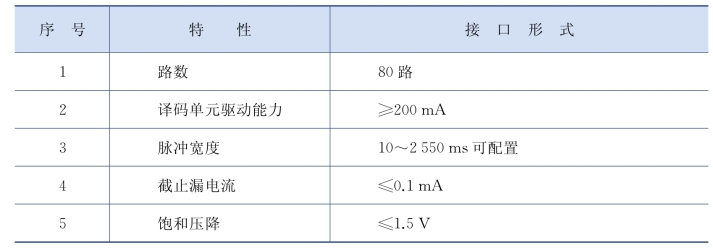

表5-5　指令模块OC指令输出接口
