5.3.4 驱动接口
1）功率驱动接口
功率驱动接口通常要考虑安全性与可靠性，选用的MOS管尽量选择内阻较小且体积较大的器件，以减少产生的热量并便于散热。功率驱动接口典型电路如图5-41所示。
图中，保险丝F1、F2用于保护电路，二极管V1防止一次电源对PMOS管控制指令通道的倒灌；电阻R1、R2为PMOS管控制指令的分压电阻；V2为总控的PMOS管，通过控制其开关可以管理一组4路加热器的开关；电阻R3、R4、R5为PMOS管的电压遥测分压电阻。
功率驱动接口电路的驱动部分共用，后端控制和电压遥测主备份分离，控制指令端通过三极管进行隔离，但是电压遥测是通过施密特触发器类型的电路进行隔离采集的，在选用时需要使用具备冷隔离特点的器件。

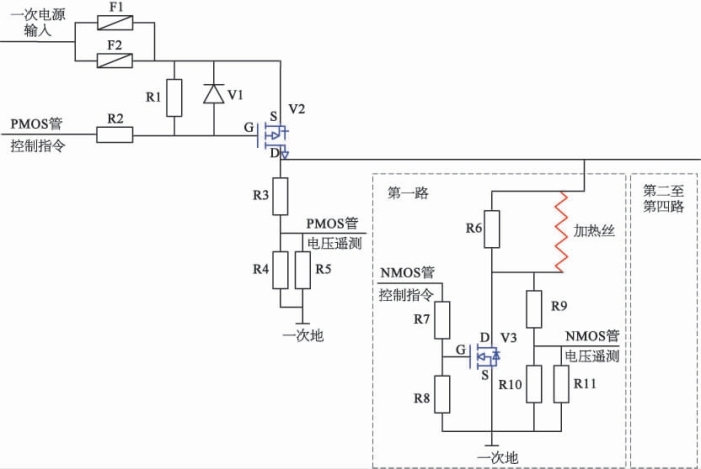

图5-41 功率驱动接口典型电路
2）电磁阀驱动接口
电磁阀驱动接口控制气瓶的开关，需要保证可靠稳定。在阀门端使用继电器实现，继电器线包的阻抗在42Ω左右。电磁阀驱动接口通过对继电器的负端进行控制。电磁阀驱动接口典型电路如图5- 42所示。

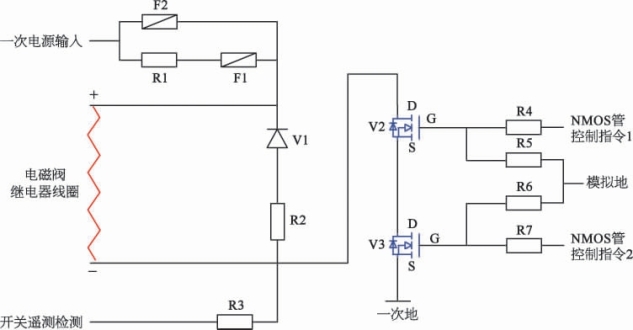

图5-42 电磁阀驱动接口典型电路
图中，保险丝F1、F2与功率电阻R1组成保护电路，二极管V1防止一次电源对NMOS管的倒灌；电阻R3为开关检测的分压电阻；V2、V3为控制电路通断的NMOS管，而R4、R5、R6、R7为控制信号的隔离电阻。
电磁阀驱动接口电路的驱动部分是共用的，但是后端的电压遥测是主备份分离的，电压遥测是通过施密特触发器类型的电路进行隔离采集的，在选用时需要使用具备冷隔离特点的器件。
3）自锁阀驱动接口
自锁阀一般控制正端，线包阻抗20Ω左右，电流1.5 A；都需要消反电路。自锁阀驱动接口典型电路如图5- 43所示。

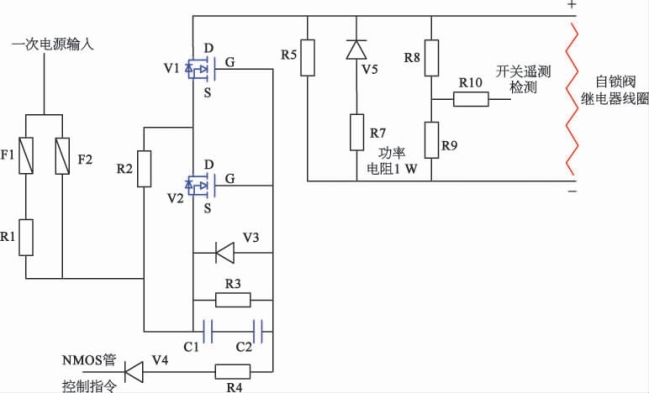

图5-43 自锁阀驱动接口典型电路
图中，保险丝F1、F2与功率电阻R1组成保护电路，二极管V4防止一次电源对NMOS管的倒灌；电阻R8、R9、R10为开关检测的分压电阻；V1、V2为控制电路通断的NMOS管，V3、V4为防止倒灌的二极管，V5、R7为防止倒灌的隔离电路。
