7.2.2　设计预估

设计预估，用以选择合适的芯片，避免造成设计反复。主要分析系统设计的可行性、可靠性、可测性，初步确认硬件资源种类和数量。设计预估流程如图7- 5所示。

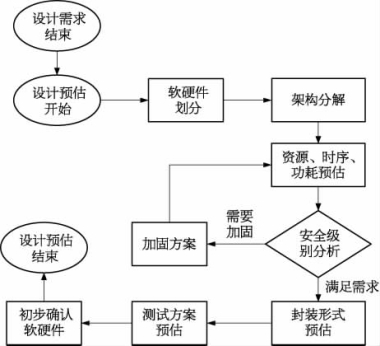

图7-5　设计预估流程

设计预估流程说明如下：

（1）划分软硬件功能，初步确定设计架构。

（2）确定设计安全性等级。

（3）预估设计复杂度，分解设计。包括：①预估需要使用的IP资源。使用成熟的IP核，可以降低设计复杂度，减小设计时间，提高设计可靠性与可测性；使用第三方IP资源时，需要对IP资源的可用性、可测性、可靠性及其技术支持等方面进行评估。②预估设计类型（如同步、异步逻辑），划分全局时钟架构、复位方案；如果需要使用多时钟域，那么需要评估时钟域数量及其对应设计规模。

（4）预估设计资源、时序、功耗。包括：①预估系统整体规模，确定存储资源、时序资源等数量需求，确定所需器件容量大小；②进行初步的时序分析，明确设计速度需求，确定所需器件速度等级；③进行输入输出引脚分析，确定器件封装形式。

（5）测试方案。包括：①确定FPGA产品指标与系统指标的对应关系；②确定关键模块的测试方法及测试信号的引出。
