三、工作原理

空勤氧气系统由高压氧气瓶、供氧压力调节器、氧气稀释调节器、氧气面罩和快卸接头等组成。

压力为1 850磅/英寸2的高压气氧由氧气瓶切断活门控制，氧气瓶内氧气压力由瓶上的压力表指示。经过压力调节器活门使氧气压力降到50～70磅/英寸2，然后到稀释调节器。稀释调节器的功能是自动控制空气和氧气的混合比，随着座舱压力变化其混合比也随之变化。在调节器面板上装有三个开关，可选择供氧方式。其中供气开关用于接通或断开供氧；稀释开关在“100%氧气”位置为面罩供纯氧，“正常氧气”位置时氧气与空气根据座舱高度混合，应急开关则在调节器自动工作发生故障时用来供给百分之百纯氧，并还可用于试验。在驾驶舱内，每个空勤人员处有一个快戴式氧气面罩。在稀释调节器面板上有一个“流量”，指示器指示供氧工作，一个压力表指示调节后的氧气供气压力。

图5-3　氧气瓶示意图

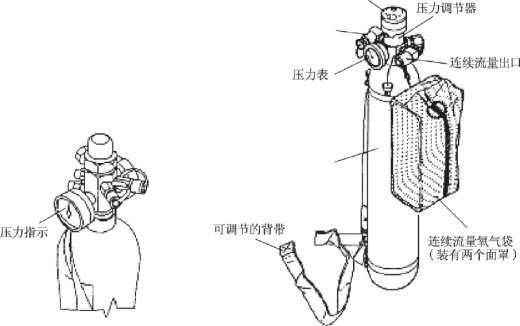

图5-4　手提式氧气瓶

图5-5　氧气面罩
