进气系统的功用及组成

（一）进气系统功用

进气系统为发动机可燃混合气的形式提供清洁的空气，并计量和控制汽油燃烧时所需要的空气量。

（二）进气系统组成

以L型系统为例，如图2-1（c）所示，发动机进气系统包括空气流量传感器、进气总管、进气歧管等。以L型系统为例，空气经空气滤清器后，用空气流量传感器检测进气量，通过节气门体进入进气总管，再分配到各进气歧管。在进气歧管内，从喷油器喷出的汽油和空气混合后被吸入气缸内燃烧。

（三）进气系统分类

进气系统根据检测计量空气质量的方式不同，分为直接检测（L型）和间接检测（D型），如图2-1（a）、（b）所示。

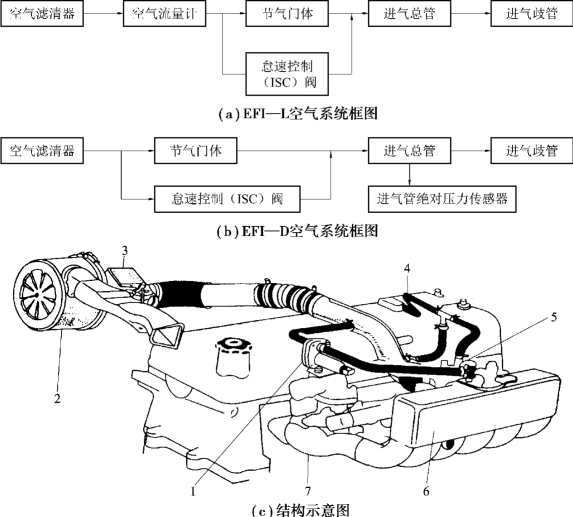

图2-1　空气供给系统

1—空气阀；2—空气滤清器；3—空气流量传感器；4—PVC管；5—节气门怠速开关控制传感器；6—进气总管；7—进气歧管
