三、节气门体

1.节气门体作用

节气门体于空气流量传感器和发动机之间的进气管上，节气门与驾驶员的加速踏板（油门）联动，通过改变进气通路截面积，控制发动机运转工况。

2.节气门体组成

节气门体由节气门、旁通气道、节气门位置传感器、怠速控制阀等组成（图2-3）。由于EFI系统在发动机怠速时通常将节气门全关，故设一旁通气道，在发动机怠速时，供给少量空气。节气门位置传感器装在节气门轴上，用以检测节气门开启的角度。为防止寒冷季节流经节气门的空气中水分在节气门体上冻结，有些节气门体上设有使发动机冷却水流经的管路。

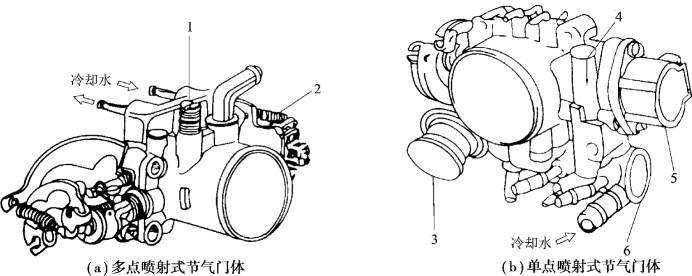

图2-3　节气门体

1，4—怠速调整螺钉；2，5—节气门位置传感器；3—缓冲器；6—空气阀

节气门体包含多点喷射式节气门体和单点喷射式节气门体，如图2-4所示。
