燃油压力调节器的类型

四、燃油压力调节器的类型

燃油压力调节器主要有3种类型。

1.负荷调整—升压控制（图3-17）

负荷调整（升压控制）调节器的特点是防止发动机高温时产生气阻。

2.无负荷调整

无负荷调整调节器将燃油压力控制在一个恒定的压力值，如图3-18所示。

发动机ECU根据进气歧管真空的变化计算每次喷射时间内燃油的喷射量，确保喷油器喷射适当数量的燃油。

图3-17　升压控制调节器示意图

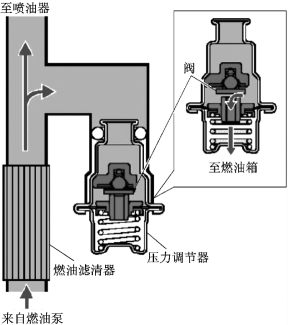

图3-18　无负荷调整调节器示意图

无负荷调整工作特点是：将燃油压力控制在一恒定值，当燃油压力超过压力调节器的弹簧的压力时，阀门开启，使燃油回流到燃油箱并调节压力。

3.半回油油压调节

半回油油压调节如图3-19所示。新款的奇瑞A15旗云、中华等采用此类型。

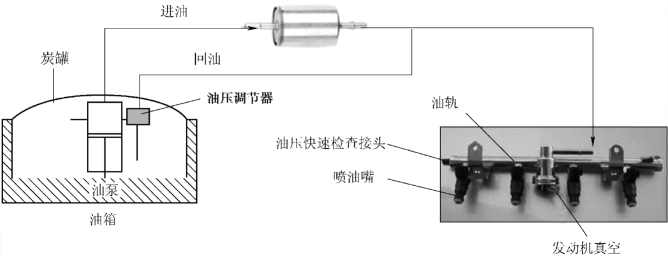

图3-19　半回油油压调节示意图
